Redukcja SKINDICHT MR-M 6KT. 25X1,5/20X1,5+0-RING | 52101968 Lapp Kabel

Opis i Kluczowe Cechy

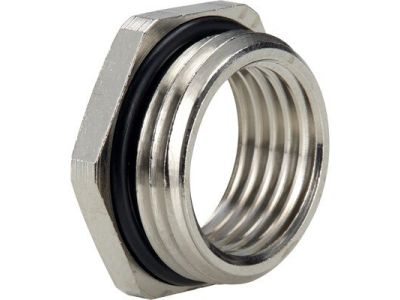

Redukcja SKINDICHT MR-M 6KT o symbolu 52101968 to precyzyjny element łączący gwint zewnętrzny M25x1,5 z gwintem wewnętrznym M20x1,5. Wykonana z mosiądzu niklowanego, zapewnia wysoką odporność na obciążenia chemiczne i mechaniczne, co przekłada się na długotrwałą niezawodność w wymagających środowiskach. Zintegrowany o-ring gwarantuje szczelne połączenie z obudową, podnosząc efektywny stopień ochrony instalacji. Produkt przeznaczony do stosowania na zewnątrz oraz w warunkach przemysłowych.

• Gwint zewnętrzny M25x1,5 / gwint wewnętrzny M20x1,5: Umożliwia płynne korygowanie różnicy rozmiarów między gwintem przyłączeniowym dławnicy kablowej a gwintowanym otworem w obudowie, zapewniając elastyczność w doborze komponentów.
• Mosiądz niklowany: Gwarantuje wysoką odporność na korozję, działanie chemikaliów oraz uszkodzenia mechaniczne, co jest kluczowe w instalacjach zewnętrznych i agresywnym środowisku przemysłowym.
• Zintegrowany o-ring: Montowany fabrycznie pierścień uszczelniający umożliwia uzyskanie wyższego stopnia ochrony IP (w zależności od dławnicy i obudowy), zapobiegając przedostawaniu się wilgoci i pyłów do wnętrza rozdzielnicy.
• Przeznaczony do pracy na zewnątrz: Konstrukcja odporna na warunki atmosferyczne, promieniowanie UV oraz wahania temperatur, co pozwala na bezawaryjną eksploatację w instalacjach zewnętrznych.
• Elastyczność doboru peszla ochronnego: Wybór przewodu ochronnego staje się niezależny od gwintowanych otworów w obudowie, co upraszcza proces projektowania i montażu instalacji.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw Unii Europejskiej, w tym dyrektywy RoHS (ograniczenie stosowania substancji niebezpiecznych). Numery artykułów kończące się na „LF” oznaczają wariant wolny od ołowiu – identyczny funkcjonalnie, ale zgodny z przyszłymi wymogami środowiskowymi. Redukcja posiada certyfikat CE, potwierdzający zgodność z obowiązującymi normami bezpieczeństwa i jakości.

Zastosowanie

Redukcja SKINDICHT MR-M znajduje zastosowanie wszędzie tam, gdzie konieczne jest dopasowanie średnicy gwintu dławnicy kablowej do otworu w obudowie, a także w instalacjach wymagających podwyższonej szczelności.

• Łączenie dławnicy kablowej z gwintem M20 z obudową posiadającą otwór gwintowany M25 – korekta rozmiaru w jednym elemencie.
• Instalacje zewnętrzne (np. oświetlenie, szafy rozdzielcze, systemy monitoringu) narażone na opady atmosferyczne i zmienne temperatury.
• Zastosowania przemysłowe w środowiskach agresywnych chemicznie, np. w zakładach chemicznych, spożywczych lub na platformach wiertniczych.
• Montaż w obudowach o ograniczonej dostępności, gdzie konieczne jest zastosowanie dławnicy o mniejszym gwincie bez konieczności przebudowy otworu.

Wskazówki Montażowe

Montaż redukcji powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (lub odpowiednimi w zależności od charakteru instalacji). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, jeśli redukcja znajduje się w strefie przewodów pod napięciem. Element wkręca się w gwintowany otwór obudowy, a następnie wkręca się dławnicę kablową o gwincie M20 w wewnętrzny gwint redukcji. Należy stosować moment dokręcania zgodny z dokumentacją producenta dławnicy i obudowy. Przekrój przewodów oraz uszczelnienia powinny być dobrane do warunków pracy. O-ring jest fabrycznie zamontowany i nie wymaga dodatkowego smarowania.

FAQ

• Czy redukcja posiada wbudowane uszczelnienie? Tak, w komplecie znajduje się montowany fabrycznie o-ring, który zapewnia dodatkowe uszczelnienie między redukcją a obudową, podnosząc stopień ochrony IP całego zespołu.
• Z jakiego materiału wykonana jest redukcja? Redukcja wykonana jest z mosiądzu niklowanego, co gwarantuje wysoką odporność na korozję, działanie chemikaliów i uszkodzenia mechaniczne – odpowiednia do pracy na zewnątrz i w trudnych warunkach.
• Czy produkt nadaje się do zastosowań zewnętrznych? Tak, producent deklaruje przeznaczenie do zastosowania na zewnątrz. Mosiężna konstrukcja z powłoką niklową oraz o-ring sprawiają, że redukcja skutecznie chroni przed wilgocią i pyłem, jednak końcowy stopień ochrony zależy od zastosowanej dławnicy i obudowy.
