Redukcja SKINDICHT ME-M 20X1,5/25X1,5 | 52104454 Lapp Kabel

Opis i Kluczowe Cechy

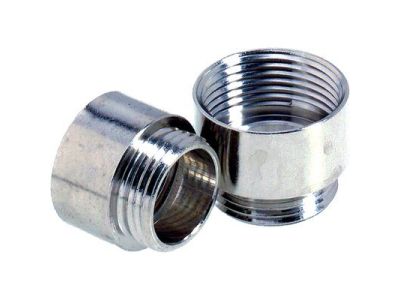

Redukcja SKINDICHT ME‑M o symbolu 52104454 to precyzyjnie wykonane złącze przejściowe z mosiądzu niklowanego, przeznaczone do korygowania różnicy rozmiarów między gwintem przyłączeniowym dławnicy kablowej a gwintowanym otworem w obudowie. Łączy gwint zewnętrzny M20×1,5 z gwintem wewnętrznym M25×1,5, zapewniając elastyczność doboru osprzętu ochronnego bez konieczności modyfikacji obudowy.

• Gwint zewnętrzny M20×1,5 / wewnętrzny M25×1,5: Umożliwia stosowanie dławnicy kablowej o większym gwincie przyłączeniowym w miejscu, gdzie otwór w obudowie ma mniejszy gwint – oszczędność czasu i kosztów przeróbek.
• Mosiądz niklowany: Wysoka odporność na korozję, obciążenia chemiczne i mechaniczne – gwarantuje trwałość w trudnych warunkach przemysłowych i na zewnątrz.
• Wersje „LF” (bez ołowiu): Dostępne warianty bez ołowiu spełniają wymogi dyrektywy RoHS, co ułatwia zgodność z aktualnymi przepisami środowiskowymi.
• Uniwersalność zastosowania: Redukcja pozwala niezależnie dobrać peszel ochronny od gwintowanych otworów w obudowie, zwiększając elastyczność projektowania instalacji.
• Kompaktowa konstrukcja: Niewielkie wymiary ułatwiają montaż w ograniczonej przestrzeni szaf sterowniczych i rozdzielnic.

Zgodność z Normami

Produkt spełnia wymogi dyrektywy RoHS w zakresie ograniczenia substancji niebezpiecznych. Wersje oznaczone symbolem „LF” są wykonane bez dodatku ołowiu, co odpowiada przyszłym normom środowiskowym. Redukcja SKINDICHT ME‑M jest zgodna z ogólnymi standardami europejskimi dla złączek gwintowanych stosowanych w instalacjach elektrycznych.

Zastosowanie

Redukcja SKINDICHT ME‑M znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie dławnicy kablowej o gwincie M25 z otworem gwintowanym M20 w obudowie. Idealnie sprawdza się w instalacjach przemysłowych, energetycznych oraz w systemach automatyki budynkowej.

• Łączenie dławnic kablowych z obudowami o mniejszym otworze gwintowanym – bez konieczności wiercenia nowych otworów.
• Instalacje na zewnątrz i w strefach narażonych na wilgoć, chemikalia lub duże obciążenia mechaniczne.
• Modernizacja istniejących rozdzielnic i szaf sterowniczych, gdzie zmieniono typ dławnicy na większy gwint.
• Systemy fotowoltaiczne, maszynowe oraz w przemyśle chemicznym – wszędzie, gdzie liczy się odporność na agresywne środowisko.

Wskazówki Montażowe

Montaż redukcji SKINDICHT ME‑M powinien być wykonywany przez osoby posiadające odpowiednie uprawnienia (np. SEP) po uprzednim odłączeniu napięcia i zabezpieczeniu instalacji przed przypadkowym załączeniem. Element należy ręcznie wkręcić w otwór gwintowany obudowy (gwint zewnętrzny M20), a następnie dokręcić zalecanym momentem obrotowym zgodnym z dokumentacją techniczną producenta. Do połączenia z dławnicą (gwint wewnętrzny M25) stosować standardowe narzędzia montażowe. Przewody i kable muszą być dobrane do prądu obciążenia oraz odpowiednio zabezpieczone.

FAQ

• Czy redukcja SKINDICHT ME‑M jest odporna na warunki atmosferyczne? Tak, materiał (mosiądz niklowany) zapewnia wysoką odporność na korozję oraz obciążenia chemiczne i mechaniczne, co czyni ją odpowiednią do stosowania na zewnątrz.
• Czym różni się wersja „LF” od standardowej? Wersje z końcówką „LF” nie zawierają ołowiu w stopie, spełniając dyrektywę RoHS. Ich właściwości mechaniczne i użytkowe są identyczne jak wersji standardowej.
• Do jakich dławnic można zastosować tę redukcję? Redukcja przeznaczona jest do dławnic kablowych z gwintem metrycznym M25 – po stronie wewnętrznej, i do otworów w obudowie z gwintem M20 – po stronie zewnętrznej. Gwinty są standardowe (metr.), więc pasują do większości dławnic SKINDICHT i kompatybilnych.
