Redukcja SKINDICHT KUK PG 29/21 | 51730100 Lapp Kabel

Opis i Kluczowe Cechy

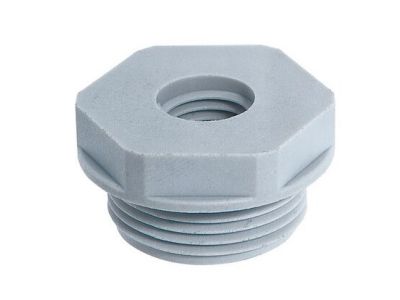

Redukcja SKINDICHT KUK PG 29/21 (symbol 51730100) to adapter gwintowany przeznaczony do instalacji elektrycznych i automatyki. Umożliwia redukcję z gwintu zewnętrznego PG 29 na gwint wewnętrzny PG 21, co pozwala na dopasowanie dławnicy kablowej o większym gwincie do przewodu o mniejszym przekroju. Wykonana z poliamidu w kolorze jasnoszarym, łączy lekkość z wysoką odpornością mechaniczną i korozyjną.

• Gwint zewnętrzny PG 29 / gwint wewnętrzny PG 21: Umożliwia stopniowe przejście między standardowymi gwintami, co upraszcza dobór dławnicy do istniejącego kabla i zapewnia szczelność połączenia.
• Materiał: poliamid (PA): Gwarantuje trwałość w trudnych warunkach przemysłowych, odporność na uderzenia i korozję, a jednocześnie niską wagę ułatwiającą montaż.
• Kolor: jasnoszary (RAL 7035): Uniwersalny odcień pasujący do większości puszek i rozdzielnic – nie odbiega wizualnie od typowej aparatury modułowej.
• Wysoka stabilność mechaniczna: Redukcja przenosi siły odciążenia przewodu bez odkształceń, co zapobiega wyrywaniu kabla z dławnicy.
• Optymalne odciążenie przewodu: Dzięki solidnej konstrukcji poliamidowej przewód jest bezpiecznie mocowany w dławnicy, co zwiększa trwałość instalacji.

Zgodność z Normami

Redukcja SKINDICHT KUK PG 29/21 jest zgodna z obowiązującymi normami europejskimi dla osprzętu kablowego. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i jakości. Wykonanie z poliamidu gwarantuje odporność na typowe czynniki środowiskowe występujące w instalacjach niskiego napięcia.

Zastosowanie

Redukcja sprawdza się wszędzie tam, gdzie konieczne jest dopasowanie dławnicy kablowej do istniejącego gwintu wprowadzającego lub kabla o mniejszym przekroju. Najczęściej stosuje się ją w:

• Instalacjach rozdzielnic elektrycznych – do przejścia między puszką a dławnicą o różnym gwincie.
• Automatyce budynkowej i przemysłowej – przy łączeniu dławnic z silosami kablowymi, tablicami sterowniczymi.
• Systemach sygnalizacji i sterowania – wszędzie, gdzie wymagane jest szczelne wprowadzenie przewodu przy użyciu dławnicy z gwintem PG.
• Maszynach i urządzeniach produkcyjnych – jako element ułatwiający modernizację lub wymianę dławnicy bez konieczności zmiany całego okablowania.

Wskazówki Montażowe

Montaż redukcji SKINDICHT KUK powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie oraz upewnić się, że przewód jest odciążony. Redukcję wkręca się ręcznie w gwint zewnętrzny (PG 29) dławnicy, a następnie dokręca kluczem płaskim z momentem obrotowym zgodnym z dokumentacją producenta. Do gwintu wewnętrznego (PG 21) przykręcany jest kabel z odpowiednią dławnicą. Przekrój przewodu oraz rodzaj uszczelnienia należy dobrać do prądu obciążenia i warunków środowiskowych (np. stopień ochrony IP).

FAQ

• Czy redukcja nadaje się do dławnic mosiężnych z korpusem sześciokątnym? Tak, redukcja SKINDICHT KUK PG 29/21 jest przeznaczona do współpracy ze standardowymi dławnicami kablowymi z gwintem PG, w tym z mosiężnymi dławnicami sześciokątnymi. Montaż odbywa się za pomocą klucza płaskiego, co zapewnia pewne dokręcenie.
• Z jakiego materiału jest wykonana redukcja? Redukcja wykonana jest z poliamidu (PA) w kolorze jasnoszarym. Poliamid charakteryzuje się wysoką wytrzymałością mechaniczną, odpornością na korozję oraz niską wagą, co ułatwia montaż i eksploatację.
• Czy wymaga dodatkowych uszczelek lub pierścieni uszczelniających? Redukcja sama w sobie nie zawiera uszczelek. Szczelność połączenia zapewniana jest przez dławnicę kablową oraz elementy uszczelniające przewodu. W razie potrzeby zalecamy stosowanie uszczelek gwintowanych zgodnie z dokumentacją producenta danej dławnicy.
