Redukcja SKINDICHT KU-M 20x1,5/16x1,5 (opak=100szt) | 52104504 Lapp Kabel

Opis i Kluczowe Cechy

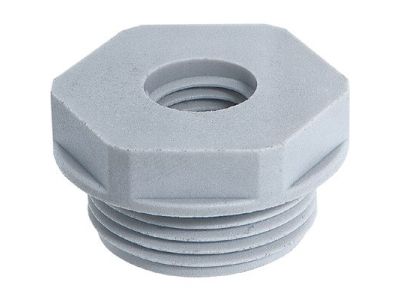

Redukcja SKINDICHT® KU-M 20x1,5/16x1,5 o numerze katalogowym 52104504 to profesjonalne rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o systemach prowadzenia przewodów w wymagających środowiskach przemysłowych. Produkt ten umożliwia precyzyjne dopasowanie średnicy otworu montażowego do mniejszego rozmiaru dławnicy kablowej. Gwint zewnętrzny o rozmiarze M20 z krokiem 1,5 mm pozwala na montaż w standardowych otworach obudów, podczas gdy gwint wewnętrzny M16 z krokiem 1,5 mm tworzy stabilne gniazdo dla mniejszych komponentów.

• Wysokiej jakości materiał: Wykonanie z poliamidu wzmocnionego włóknem szklanym gwarantuje wysoką odporność mechaniczną oraz stabilność termiczną.
• Kolorystyka: Jasnoszary kolor (LGY) ułatwia identyfikację i estetyczne dopasowanie do standardowych szaf sterowniczych.
• Ekonomia skali: Opakowanie zbiorcze zawierające 100 sztuk jest idealnym rozwiązaniem dla prefabrykatorów rozdzielnic i producentów maszyn OEM.
• Redukcja kosztów: Pozwala na wykorzystanie posiadanych dławnic M16 w obudowach z fabrycznymi otworami M20 bez konieczności kosztownej modyfikacji konstrukcji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami dotyczącymi gwintów metrycznych ISO. Wykorzystany poliamid charakteryzuje się właściwościami samogasnącymi i jest wolny od substancji szkodliwych, co jest kluczowe w nowoczesnych instalacjach elektrotechnicznych. Redukcja wspiera zachowanie stopnia ochrony IP całego układu, pod warunkiem zastosowania odpowiednich uszczelek i dławnic kompatybilnych z systemem SKINDICHT®.

Zastosowanie

Redukcja SKINDICHT® KU-M znajduje szerokie zastosowanie wszędzie tam, gdzie występuje rozbieżność między rozmiarem otworu w obudowie a średnicą wprowadzanego przewodu. Główne obszary wykorzystania to:

• Budowa maszyn i urządzeń: Integracja czujników i elementów wykonawczych o mniejszych przekrojach kabli.
• Produkcja obudów: Elastyczne zarządzanie otworami technologicznymi w szafach sterowniczych i puszkach rozgałęźnych.
• Automatyka przemysłowa: Łączenie komponentów systemowych w liniach produkcyjnych.
• Aparatura kontrolno-pomiarowa: Zapewnienie szczelnych przejść dla przewodów sygnałowych.

Wskazówki Montażowe

Podczas montażu redukcji SKINDICHT® KU-M 20x1,5/16x1,5 należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy stosować odpowiedni moment siły, aby zapewnić szczelność połączenia, unikając jednocześnie zerwania gwintu poliamidowego.
• Narzędzia: Zaleca się użycie klucza płaskiego o odpowiednim rozstawie, dopasowanego do sześciokątnego kołnierza redukcji.
• Uszczelnienie: Dla uzyskania maksymalnej szczelności w miejscu styku z obudową, warto rozważyć zastosowanie dodatkowego pierścienia uszczelniającego (O-ring), jeśli nie jest on zintegrowany.
• Kolejność prac: Najpierw należy wkręcić redukcję w otwór obudowy (M20), a następnie zamontować dławnicę lub złączkę w gwincie wewnętrznym (M16).

FAQ

1. Czy redukcja jest odporna na promieniowanie UV?
Poliamid użyty w serii SKINDICHT® KU-M wykazuje dobrą odporność na warunki przemysłowe, jednak w przypadku stałej ekspozycji zewnętrznej na silne promieniowanie słoneczne zaleca się weryfikację specyfikacji dla konkretnego środowiska pracy.

2. Czy produkt jest dostępny w innych kolorach?
Standardowo model ten występuje w kolorze jasnoszarym. W ofercie Lapp Kabel dostępne są również wersje czarne, odporne na UV, dedykowane do innych zastosowań.

3. Jaki jest zakres temperatur pracy dla tej redukcji?
Redukcje poliamidowe Lapp Kabel zazwyczaj pracują w szerokim zakresie temperatur, typowo od -20°C do +100°C, co pokrywa większość standardowych aplikacji przemysłowych.
