Redukcja mosiężna do dławnic MDR 40M/16M | E03DK-04060200803 Ergom

Alternatywny kod produktu: MDR 40M/16M (10 SZT.)

Opis i Kluczowe Cechy

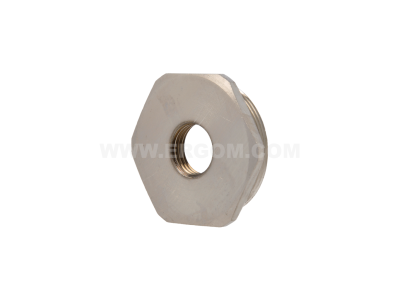

Redukcja mosiężna oznaczona symbolem E03DK-04060200803 to element łączący przeznaczony do dławnic serii MDR. Umożliwia bezpieczne i szczelne przejście z gwintu 40M na mniejszy gwint 16M. Wykonana z mosiądzu, zapewnia trwałość i odporność na korozję w typowych warunkach pracy instalacji elektrycznej. Jest to pasywny element montażowy – nie przewodzi prądu, a jego zastosowanie ułatwia dopasowanie dławnic do różnych średnic otworów montażowych w rozdzielnicach i puszkach.

• Materiał: mosiądz: Gwarantuje wytrzymałość mechaniczną oraz długotrwałą odporność na korozję i działanie czynników atmosferycznych w zamkniętych obudowach.
• Gwint redukcyjny 40M / 16M: Pozwala na połączenie dławnicy o większym gwincie (40M) z dławnicą lub przepustem o mniejszym gwincie (16M) bez konieczności stosowania dodatkowych przejściówek.
• Przeznaczenie do dławnic MDR: Zaprojektowana i wykonana z zachowaniem tolerancji wymiarowych pasujących do dławnic kablowych serii MDR – zapewnia łatwy montaż i szczelność połączenia.
• Kompaktowa budowa: Nie zajmuje dodatkowej szerokości w rozdzielnicy – montowana bezpośrednio w otworze gwintowanym, co oszczędza miejsce.
• Łatwy montaż ręczny: Gwinty metryczne umożliwiają szybkie wkręcenie i dokręcenie standardowym narzędziem bez ryzyka uszkodzenia elementu.

Zgodność z Normami

Redukcja mosiężna została wyprodukowana zgodnie z obowiązującymi standardami jakości i bezpieczeństwa w branży elektrotechnicznej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej. Konstrukcja i wymiary gwintów odpowiadają powszechnie stosowanym normom metrycznym (gwint metryczny ISO), co gwarantuje kompatybilność z dławnicami i przepustami dostępnymi na rynku.

Zastosowanie

Redukcja mosiężna znajduje zastosowanie wszędzie tam, gdzie konieczne jest dopasowanie średnicy dławnicy do otworu montażowego lub zmiana gwintu z większego na mniejszy. Stosowana jest w instalacjach elektrycznych, sterowniczych i automatyce budynkowej.

• Dopasowanie dławnicy o gwincie 40M do puszki lub rozdzielnicy z otworem gwintowanym 16M (lub odwrotnie przy zastosowaniu odpowiednich adapterów).
• Łączenie przepustów kablowych w szafach rozdzielczych i sterowniczych, gdzie występują różne średnice otworów.
• Tworzenie przejść w obudowach szczelnych (przy zachowaniu odpowiednich uszczelnień) – element pomocniczy w instalacjach narażonych na wilgoć.
• W automatyce budynkowej i przemyśle – jako standardowy element montażowy ułatwiający prowadzenie kabli.

Wskazówki Montażowe

Montaż redukcji powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Redukcję wkręca się ręcznie w gwintowany otwór dławnicy lub obudowy, a następnie dokręca z momentem nieprzekraczającym zalecanego przez producenta dławnicy (zwykle 2–5 Nm dla mosiądzu). Do uszczelnienia połączenia można stosować taśmę teflonową lub pastę uszczelniającą – należy jednak pamiętać o kompatybilności materiałowej. Nie wolno używać nadmiernej siły, aby nie uszkodzić gwintu.

FAQ

• Czy redukcja mosiężna nadaje się do dławnic innych producentów niż MDR? Tak, jeśli dławnica posiada standardowy gwint metryczny (M40x1,5 i M16x1,5) – redukcja będzie z nią współpracować. Przed montażem warto sprawdzić skok gwintu i średnicę.
• Jaki jest stopień ochrony (IP) po zastosowaniu tej redukcji? Stopień ochrony IP zależy od dławnicy i uszczelnienia. Sama redukcja wykonana z mosiądzu nie posiada własnej klasy IP – przy prawidłowym montażu z uszczelkami może zachować szczelność dławnicy (np. IP68). Należy zawsze stosować się do instrukcji producenta dławnicy.
• Czy redukcja wymaga konserwacji? Mosiądz jest odporny na korozję atmosferyczną, nie wymaga regularnej konserwacji. W środowiskach agresywnych chemicznie zaleca się dodatkową ochronę lakierem lub stosowanie elementów ze stali nierdzewnej.
