Redukcja mosiężna do dławnic MDR 36/21 | E03DK-04060101503 Ergom

Alternatywny kod produktu: MDR 36/21 (10 SZT.)

Opis i Kluczowe Cechy

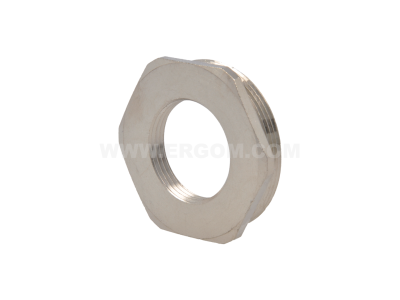

Redukcja mosiężna MDR 36/21 (symbol E03DK-04060101503) to element łączący dławnice kablowe o różnych gwintach metrycznych. Wykonana z mosiądzu, zapewnia trwałość mechaniczną i odporność na korozję w warunkach przemysłowych i instalacyjnych. Umożliwia płynne przejście z gwintu 36 mm na 21 mm, co ułatwia dopasowanie dławnic do istniejących przepustów lub puszek.

• Materiał mosiężny: Odporność na korozję i wysoką wytrzymałość mechaniczną, co gwarantuje długotrwałą pracę w trudnych środowiskach (wilgoć, zmiany temperatur).
• Gwint metryczny 36/21: Umożliwia bezstopniową zmianę średnicy gwintu z M36 na M21 – idealne do łączenia dławnic o różnych rozmiarach bez konieczności stosowania dodatkowych adapterów.
• Precyzyjne wykonanie: Zapewnia szczelne połączenie (w połączeniu z odpowiednimi uszczelkami dławnicy) oraz łatwy montaż na szynie lub w puszce.
• Uniwersalne zastosowanie: Kompatybilne z dławnicami kablowymi standardu MDR – szerokie spektrum zastosowań w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych.
• Brak dodatkowych narzędzi: Montaż ręczny z zachowaniem odpowiedniego momentu dokręcenia – nie wymaga specjalistycznego osprzętu.

Zgodność z Normami

Produkt zgodny z ogólnymi wymaganiami europejskimi dla akcesoriów instalacyjnych. Przeznaczony do stosowania w systemach kablowych zgodnych z normami DIN oraz posiada oznaczenie CE. Ze względu na charakter elementu (redukcja mechaniczna, brak funkcji elektrycznej) nie podlega szczegółowym certyfikacjom, jednak materiał i wykonanie spełniają standardy branżowe dla elementów mosiężnych.

Zastosowanie

Redukcja MDR 36/21 znajduje zastosowanie wszędzie tam, gdzie konieczne jest dopasowanie dławnicy o większym gwincie do przepustu lub puszki o mniejszym otworze. Stosowana głównie w instalacjach przemysłowych i budynkowych przy prowadzeniu kabli.

• Łączenie dławnic w szafach sterowniczych i rozdzielnicach głównych.
• Adaptacja przepustów kablowych w puszkach przyłączeniowych i odgałęźnych.
• Instalacje w automatyce budynkowej – przejścia przez ścianki obudów.
• Systemy okablowania tymczasowego i stałego w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż redukcji powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, jeśli instalacja jest podłączona. Redukcję wkręcać ręcznie w gwint dławnicy lub obudowy, zachowując moment dokręcania zgodny z dokumentacją producenta (zalecany moment 2–5 Nm w zależności od gwintu). Stosować z oryginalnymi dławnicami MDR dla zapewnienia szczelności. Nie stosować nadmiernej siły – może to spowodować uszkodzenie gwintu.

FAQ

• Jakie są dokładne wymiary gwintów redukcji MDR 36/21? Redukcja posiada gwint wewnętrzny M36 i zewnętrzny M21 (metryczny, skok standardowy). Przeznaczona jest do łączenia dławnic z gwintem męskim M36 z otworem żeńskim M21.
• Czy redukcja jest odporna na wilgoć i korozję? Tak, wykonana z mosiądzu – materiału odpornego na korozję atmosferyczną i działanie wilgoci. Może być stosowana wewnątrz rozdzielnic i na zewnątrz w osłonach.
• Czy redukcja posiada uszczelkę? W dostarczanym produkcie nie ma uszczelki – szczelność połączenia zależy od uszczelek dławnicy lub dodatkowych podkładek gumowych. W przypadku instalacji w miejscach narażonych na wilgoć zaleca się stosowanie dławnic z uszczelką.
