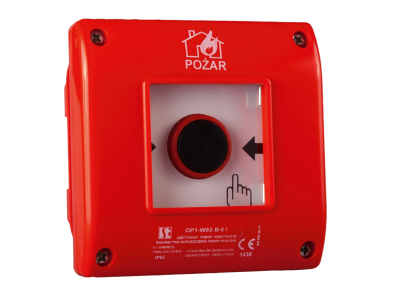

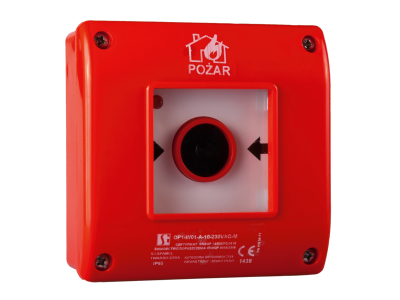

Ręczny ostrzegacz pożarowy OP1, wciskany, 2NO+1NC, LED, 230VAC, z młoteczkiem | OP1-W01-B\21-230-M Spamel

Opis i Kluczowe Cechy

Ręczny ostrzegacz pożarowy OP1 w wykonaniu typ B (wciskany) z młoteczkiem, oznaczony symbolem OP1-W01-B\21-230-M, przeznaczony jest do stosowania w systemach sygnalizacji pożaru. Wyposażony w zestaw styków 2NO+1NC oraz diodę LED pracującą przy napięciu 230 VAC, co umożliwia niezawodne przekazywanie sygnału alarmowego i jednoczesne sterowanie urządzeniami zewnętrznymi. Konstrukcja modularna pozwala na montaż w obudowach podtynkowych lub natynkowych.

• Styki 2NO+1NC (220-10 / 220-01): Dwa zestawy styków zwiernych i jeden rozwierny dają elastyczność w konfiguracji – możliwość podłączenia zarówno do wejść alarmowych, jak i sterowania przekaźnikami, stycznikami czy sygnalizatorami.
• Dioda LED 230 VAC: Wbudowany wskaźnik świetlny ułatwia lokalizację ostrzegacza i informuje o stanie gotowości lub zadziałania (w zależności od sposobu podłączenia).
• Mechanizm wciskany z samoczynnym powrotem (typ B): Po zbiciu szybki i wciśnięciu przycisku następuje wysłanie sygnału – przycisk samoczynnie powraca, co umożliwia łatwe resetowanie bez wymiany elementów.
• Młoteczek w zestawie: Ułatwia bezpieczne zbicie szybki w sytuacji alarmowej, co jest standardem w ręcznych ostrzegaczach pożarowych.
• Wersje montażowe: Możliwość montażu w obudowie podtynkowej lub natynkowej – dostosowanie do różnych typów instalacji i wykończeń ścian.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi dla systemów sygnalizacji pożaru. Posiada oznaczenie CE, co potwierdza zgodność z wymogami dyrektyw Unii Europejskiej. Stosowane materiały i rozwiązania konstrukcyjne zapewniają niezawodność działania w warunkach pożarowych.

Zastosowanie

Ręczny ostrzegacz pożarowy OP1 znajduje zastosowanie przede wszystkim w instalacjach sygnalizacji pożaru (SSP) w budynkach użyteczności publicznej, obiektach przemysłowych oraz magazynach. Dzięki konfiguracji styków może również sterować urządzeniami wykonawczymi.

• Inicjowanie alarmu w centralach pożarowych poprzez zbicie szybki i wciśnięcie przycisku (typ B).
• Sterowanie stycznikami odcinającymi wentylację, zasilanie lub uruchamiającymi klapy oddymiające.
• Przekazywanie sygnału do systemów automatyki budynkowej (BMS) za pomocą styków pomocniczych.
• Używany jako element w układach sygnalizacji ręcznej w strefach zagrożenia wybuchem (po odpowiedniej certyfikacji – zgodnie z danymi producenta).

Wskazówki Montażowe

Montaż i wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Ostrzegacz mocuje się na szynie TH35 (DIN) lub w obudowie natynkowej/podtynkowej zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia styków (zalecany maks. 1,5 mm²). Momenty dokręcania śrub zacisków – zgodnie z dokumentacją techniczną.

FAQ

• Czy ostrzegacz jest podświetlany (LED) i czy świeci na stałe? Tak, wbudowana dioda LED może być podłączona bezpośrednio do instalacji 230 VAC lub przez styk pomocniczy. Sposób świecenia (ciągły / sygnalizacja alarmu) zależy od konfiguracji połączeń.
• Jaki stopień ochrony IP ma ten model? Producent nie podaje konkretnego IP dla samego ostrzegacza – zależy on od zastosowanej obudowy. W przypadku montażu w obudowie natynkowej typowy stopień ochrony to IP54, w podtynkowej – IP40.
• Czy styk 2NO+1NC działa w trybie monostabilnym czy bistabilnym? Styki są wykonane jako łączniki SP22 (zwierny SP22-10 i rozwierny SP22-01) o działaniu monostabilnym – po zwolnieniu przycisku wracają do stanu spoczynku. W typie B przycisk ma samoczynny powrót.
