Ręczny ostrzegacz pożarowy OP1, 2NO+1NC | OP1-W01-A\21 Spamel

Opis i Kluczowe Cechy

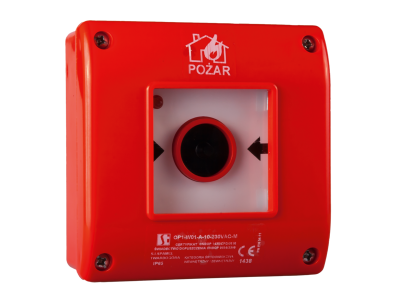

Ręczny ostrzegacz pożarowy OP1 o symbolu OP1-W01-A\21 to urządzenie sygnalizacyjne przeznaczone do instalacji w pomieszczeniach przemysłowych i obiektach użyteczności publicznej. Wyposażony jest w trzy łączniki SP22-10 lub SP22-01, umożliwiające konfigurację styków 2NO+1NC. Ostrzegacz dostępny jest w wersjach podtynkowej i natynkowej, a także w dwóch typach: A (wymaga jedynie zbicia szybki – zwolnienie przycisku) oraz B (po zbiciu szybki należy wcisnąć przycisk z samoczynnym powrotem).

• Konfiguracja styków 2NO+1NC: umożliwia podłączenie zarówno obwodów alarmowych normalnie otwartych, jak i normalnie zamkniętych, zwiększając elastyczność systemu sygnalizacji.

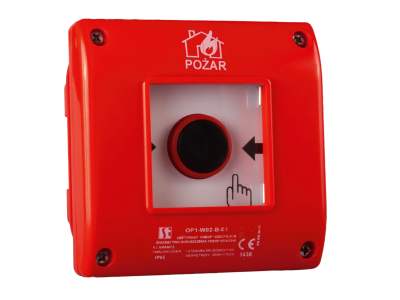

• Wybór typu A lub B: typ A uruchamia alarm po zbiciu szybki (zwolnienie przycisku), typ B wymaga dodatkowego wciśnięcia przycisku – pozwala dostosować sposób aktywacji do wymogów obiektu.
• Wbudowane łączniki SP22-10 (zwierny) lub SP22-01 (rozwierny): gwarantują niezawodne przełączanie sygnałów alarmowych w różnych konfiguracjach instalacji.
• Opcjonalna dioda sygnalizacyjna: może być podłączona do łącznika lub bezpośrednio do instalacji alarmowej, ułatwiając wizualną kontrolę stanu ostrzegacza.
• Wersje podtynkowa i natynkowa: pozwalają na montaż w różnym typie wykończenia ścian, bez konieczności stosowania dodatkowych puszek.

Zgodność z Normami

Ręczny ostrzegacz pożarowy OP1 spełnia wymagania europejskich norm dotyczących urządzeń sygnalizacji pożarowej oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Dokładne normy, według których produkt został zaprojektowany i przebadany, dostępne są w dokumentacji technicznej producenta.

Zastosowanie

OP1 przeznaczony jest do montażu w systemach sygnalizacji pożaru, gdzie wymagane jest ręczne uruchamianie alarmu. Sprawdza się zarówno w obiektach przemysłowych, jak i użyteczności publicznej.

• Ręczne wywołanie alarmu pożarowego na drodze ewakuacyjnej, w korytarzach i hollach.
• Sterowanie sygnalizacją świetlną lub dźwiękową po zbiciu szybki (typ A) lub wciśnięciu przycisku (typ B).
• Wysyłanie impulsu do centrali sygnalizacji pożaru lub systemu BMS.
• Integracja z instalacją oddymiania klatek schodowych lub systemami gaszenia.

Wskazówki Montażowe

Montaż ostrzegacza może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie należy zamocować zgodnie z instrukcją producenta – dla wersji podtynkowej umieścić w puszce instalacyjnej, dla natynkowej bezpośrednio na powierzchni ściany. Przyłącz przewodów wykonaj z zachowaniem odpowiedniego momentu dokręcania zacisków (wartość podana w dokumentacji). Dobierz przekrój przewodów do prądu obciążenia styków (zgodnie z danymi technicznymi łączników SP22).

FAQ

• Czy ostrzegacz ma wbudowane podświetlenie? OP1 nie posiada fabrycznego podświetlenia, ale istnieje możliwość zamontowania opcjonalnej diody sygnalizacyjnej (dostępnej jako akcesorium), którą można podłączyć do dowolnego łącznika lub bezpośrednio do instalacji alarmowej.
• Jaka jest różnica między typem A a typem B? W typie A alarm uruchamia się automatycznie po zbiciu szybki (przycisk zostaje zwolniony). W typie B po zbiciu szybki należy dodatkowo wcisnąć przycisk – dopiero wtedy zostaje wysłany sygnał; przycisk powraca samoczynnie po zwolnieniu.
• Czy mogę zmienić konfigurację styków (2NO+1NC)? W obudowie ostrzegacza można zamontować trzy łączniki SP22-10 (zwierny) lub SP22-01 (rozwierny). Standardowe wykonanie OP1-W01-A\21 dostarczane jest z łącznikami umożliwiającymi konfigurację 2NO+1NC. Zmiana liczby/typu styków wymaga zastosowania odpowiednich modułów – dostępnych jako osobne akcesoria.
