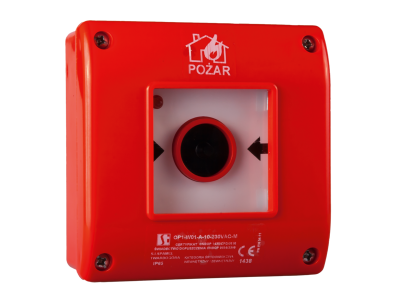

Ręczny ostrzegacz pożarowy OP1, 2NO+1NC, LED, 230VAC, z młoteczkiem | OP1-W01-A\21-230-M Spamel

Opis i Kluczowe Cechy

Ręczny ostrzegacz pożarowy OP1 (symbol OP1-W01-A\21-230-M) przeznaczony jest do instalacji w obiektach przemysłowych i użyteczności publicznej. Wyposażono go w zestaw styków 2NO+1NC oraz wbudowaną diodę LED zasilaną napięciem 230 VAC. Dzięki zintegrowanemu młoteczkowi (szybka) urządzenie umożliwia szybkie i intuicyjne wywołanie alarmu – w wersji A wystarczy zbicie szybki, co zwalnia przycisk i generuje sygnał. Kompaktowa obudowa dostępna jest w wariantach podtynkowym i natynkowym, co pozwala dostosować montaż do warunków istniejącej infrastruktury.

• Styki 2NO+1NC: Dwa styki zwierne i jeden rozwierny dają elastyczność w konfiguracji obwodów alarmowych – możliwość równoczesnego wysterowania sygnalizacji, powiadamiania służb i odcięcia stref zagrożonych.
• Dioda LED 230 VAC: Wbudowane podświetlenie ułatwia lokalizację ostrzegacza w warunkach ograniczonej widoczności; diodę można podłączyć bezpośrednio do instalacji alarmowej lub do łącznika sygnalizującego stan urządzenia.
• Typ A – zbicie szybki: Sposób uruchomienia wymagający wyłącznie zbicia szklanej szybki – minimalny czas reakcji w sytuacji zagrożenia, bez konieczności dodatkowego przyciskania elementów.
• Młoteczek (szybka): Integralne narzędzie do zbicia szyby zapewnia pewne i bezpieczne wywołanie alarmu, eliminuje ryzyko uszkodzenia palców.
• Wersje podtynkowa i natynkowa: Możliwość dopasowania obudowy do rodzaju instalacji – podtynkowa wtopiona w ścianę, natynkowa łatwa w montażu na gotowej powierzchni.

Zgodność z Normami

Ręczny ostrzegacz pożarowy OP1 został zaprojektowany zgodnie z obowiązującymi europejskimi normami oraz standardami DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe informacje o konkretnych normach (jeśli wymagane) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

OP1 jest dedykowany do systemów sygnalizacji pożaru (SSP) oraz instalacji przyzywowo-alarmowych w obiektach użyteczności publicznej, biurowcach, halach przemysłowych i magazynach. Jego uniwersalna konfiguracja styków pozwala na integrację z centralami pożarowymi, panelami sterowania oraz układami automatyki budynkowej.

• Ręczne uruchamianie alarmu pożarowego w strefach ewakuacyjnych i ciągach komunikacyjnych.
• Sterowanie sygnalizatorami akustyczno-optycznymi oraz klapami oddymiającymi w momencie wykrycia zagrożenia.
• Podawanie impulsu do systemów oddymiania, wentylacji pożarowej lub odcięcia zasilania w strefie objętej pożarem.
• Impulsowanie styczników lub przekaźników w układach automatyki budynkowej (BMS) w ramach procedur bezpieczeństwa.

Wskazówki Montażowe

Montaż ostrzegacza OP1 oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę mocować na podłożu płaskim (ściana, puszka) – w zależności od wybranej wersji podtynkowej lub natynkowej. Przewody przyłączeniowe podłączać zgodnie ze schematem dołączonym do urządzenia, zwracając uwagę na przekrój dobrany do prądu obciążenia styków. Po zakończeniu montażu sprawdzić działanie mechanizmu (zbicie szybki i/lub wciśnięcie przycisku) oraz sygnalizację diody LED.

FAQ

• Czy dioda LED działa stale, czy tylko w momencie alarmu? Diodę LED można skonfigurować – podłączyć do łącznika (np. jako sygnalizacja zadziałania) lub bezpośrednio do instalacji alarmowej, aby świeciła w trybie normalnym (gotowości) lub alarmowo. W standardowym zastosowaniu dioda podświetla przycisk, ułatwiając jego lokalizację.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP w dostępnych danych. W typowych warunkach wewnętrznych obudowa chroni przed dotykiem i ciałami stałymi, ale nie jest odporna na wilgoć – zaleca się montaż w pomieszczeniach suchych.
• Czy ostrzegacz działa w trybie styku normalnie zamkniętego (NC) czy normalnie otwartego (NO)? Urządzenie posiada jeden styk rozwierny (NC) oraz dwa zwierne (NO). W stanie spoczynku styki NC są zwarte, a NO rozwarte. Po zbiciu szybki (typ A) następuje rozwarcie styku NC i zwarcie styków NO – sygnalizując alarm.
