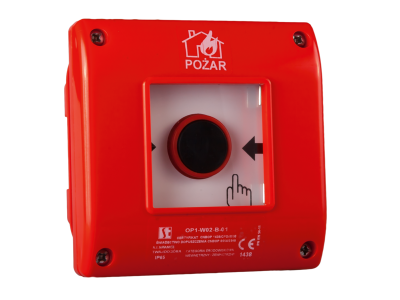

Ręczny ostrzegacz pożarowy OP1, 1NO+1NC, wciskany | OP1-W02-B\11 Spamel

Opis i Kluczowe Cechy

Ręczny ostrzegacz pożarowy OP1 (symbol OP1-W02-B\11) w wersji typu B (wciskany) przeznaczony jest do stosowania w pomieszczeniach przemysłowych i użyteczności publicznej. Wyposażony w styki 1NO+1NC, umożliwia zarówno sygnalizację alarmu, jak i monitorowanie stanu urządzenia. Dzięki zgodności z normą PN-EN 54-11 stanowi niezawodny element systemów przeciwpożarowych.

• Styk 1NO+1NC: Pozwala na jednoczesne załączenie obwodu alarmowego i rozwarcie obwodu sygnalizacji uszkodzenia – zwiększa bezpieczeństwo instalacji.
• Typ B (przycisk wciskany z samoczynnym powrotem): Po zbiciu szybki i ręcznym wciśnięciu przycisku następuje zadziałanie – redukuje ryzyko przypadkowego alarmu.
• Możliwość instalacji do trzech łączników SP22 (zwierny SP22-10 / rozwierny SP22-01): Elastyczna konfiguracja obwodów sterowania i sygnalizacji.
• Opcjonalna dioda sygnalizacyjna: Możliwość podłączenia do łącznika lub bezpośrednio do instalacji alarmowej – ułatwia lokalizację aktywowanego ostrzegacza.
• Wersje montażowe: podtynkowa i nadtynkowa: Dopasowanie do istniejącej infrastruktury obiektu bez konieczności ingerencji w ściany.

Zgodność z Normami

Wyrób jest zgodny z normą PN-EN 54-11 (elementy systemów sygnalizacji pożarowej – ręczne ostrzegacze pożarowe). Posiada Świadectwo dopuszczenia Nr 0654/2009 oraz Certyfikat zgodności EC Nr 1438/CPD/0130, potwierdzające spełnienie wymagań europejskich.

Zastosowanie

Ręczny ostrzegacz pożarowy OP1 dedykowany jest do systemów sygnalizacji pożaru w obiektach przemysłowych, handlowych, biurowych i użyteczności publicznej. Umożliwia ręczne uruchomienie alarmu przez personel lub użytkowników.

• Systemy sygnalizacji pożarowej w halach produkcyjnych, magazynach i szpitalach.
• Stanowiska ewakuacyjne i drogi wyjściowe w budynkach użyteczności publicznej.
• Współpraca z centralami przeciwpożarowymi oraz modułami wejściowymi (PLC, sterowniki).
• Instalacje wymagające podwójnego toru sygnalizacji (NO/NC) do monitorowania obecności pokrywy i przycisku.

Wskazówki Montażowe

Montaż i konserwacja ręcznego ostrzegacza pożarowego OP1 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montować zgodnie z instrukcją producenta, w obudowie podtynkowej lub nadtynkowej. Przekrój przewodów dobieraj do spodziewanego obciążenia prądowego. Po zakończeniu instalacji sprawdź poprawność działania wszystkich torów styków.

FAQ

• Czy ostrzegacz OP1 posiada diodę sygnalizacyjną? W każdym wykonaniu istnieje możliwość zamontowania diody, którą można podłączyć do wybranego łącznika lub bezpośrednio do instalacji alarmowej obiektu. Dioda nie jest fabrycznie zamontowana, ale może być dodana w konfiguracji.
• Jaka jest różnica między typem A a typem B? W typie A zadziałanie następuje po zbiciu szybki (przycisk zwalnia się samoczynnie). W typie B (oferowanym w tym modelu) po zbiciu szybki należy ręcznie wcisnąć przycisk, który po zwolnieniu powraca do stanu spoczynku. Typ B zmniejsza ryzyko alarmów fałszywych w wyniku przypadkowego uderzenia.
• Jaki tryb pracy mają styki w modelu OP1-W02-B\11? Styk zwierny (NO) oraz rozwierny (NC) działają w zależności od stanu przycisku i pokrywy. W typie B przy zamontowanej pokrywie i niewciśniętym przycisku styk NO jest rozwarty, NC zwarty. Po zbiciu szybki i wciśnięciu przycisku NO zwierany, NC rozwierany – generowany jest sygnał alarmowy.
