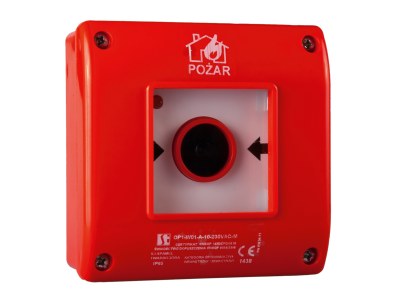

Ręczny ostrzegacz pożarowy OP1, 1NO+1NC | OP1-W01-A\12-M Spamel

Opis i Kluczowe Cechy

Ręczny ostrzegacz pożarowy OP1 (symbol OP1-W01-A\12-M) to urządzenie sygnalizacyjne wyposażone w zestaw styków 1NO+1NC, przeznaczone do stosowania w systemach przeciwpożarowych w obiektach przemysłowych i użyteczności publicznej. Dzięki konfiguracji styków umożliwia jednoczesne przekazanie sygnału alarmowego oraz sygnalizację stanu spoczynku, co zwiększa niezawodność instalacji.

• Styk 1NO+1NC: Pozwala na podwójne wykorzystanie – styk normalnie otwarty do uruchamiania sygnalizacji, styk normalnie zamknięty do monitorowania ciągłości obwodu (sabotaż).
• Wbudowana możliwość montażu diody LED: Umożliwia optyczną sygnalizację zadziałania lub stanu gotowości – diodę można podłączyć bezpośrednio do łącznika lub do instalacji alarmowej obiektu.
• Konstrukcja przystosowana do montażu podtynkowego i natynkowego: Elastyczność instalacji – ostrzegacz można dostosować do rodzaju ściany i wymogów projektu.
• Szybka aktywacja przez zbicie szybki (w zależności od wersji): W wariancie A do wywołania alarmu wystarczy zbicie szyby – zwalnia to przycisk i generuje sygnał. Nie wymaga dodatkowego przyciskania.
• Trzy miejsca montażu łączników SP22-10 lub SP22-01: Możliwość rozbudowy zestawu styków – w obudowie można zainstalować do trzech łączników zwiernych lub rozwiernych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla ręcznych ostrzegaczy pożarowych oraz posiada certyfikat CE. Wszystkie parametry techniczne deklarowane przez producenta są zgodne z wymogami bezpieczeństwa i niezawodności w systemach sygnalizacji pożaru.

Zastosowanie

Ręczny ostrzegacz pożarowy OP1 znajduje zastosowanie w różnego rodzaju instalacjach przeciwpożarowych, gdzie wymagane jest ręczne inicjowanie alarmu. Dzięki uniwersalnej konstrukcji sprawdza się zarówno w obiektach przemysłowych, jak i użyteczności publicznej.

• Systemy sygnalizacji pożaru w biurach, szkołach, szpitalach i galeriach handlowych – umożliwia szybkie powiadomienie służb.
• Obiekty przemysłowe (hale produkcyjne, magazyny) – łatwy dostęp dla personelu w razie zagrożenia.
• Instalacje wymagające nadzoru nad ciągłością linii – styk NC pozwala na monitorowanie przerwania przewodu (sabotaż).
• Integracja z centralami alarmowymi i wizualizacją – możliwość podłączenia diody LED w celu lokalizacji zadziałanego ostrzegacza.

Wskazówki Montażowe

Montaż i podłączenie ręcznego ostrzegacza pożarowego OP1 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz znajomość przepisów przeciwpożarowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, do którego będzie podłączone urządzenie. Ostrzegacz montuje się na stabilnym podłożu (ścianie) w miejscu widocznym i łatwo dostępnym. Przekroje przewodów dobierz zgodnie z dokumentacją techniczną instalacji alarmowej. W przypadku stosowania łączników dodatkowych (SP22-10/01) postępuj według instrukcji producenta. Po zamontowaniu sprawdź działanie przycisku oraz przejście styków – test wykonaj bez napięcia.

FAQ

• Czy ostrzegacz jest podświetlany? Producent przewidział możliwość zamontowania diody LED w obudowie. Dioda może być podłączona do łącznika lub bezpośrednio do instalacji alarmowej – w zależności od konfiguracji. W standardowym zestawie dioda nie jest fabrycznie wbudowana.
• Jaki jest stopień ochrony IP? Producent nie podaje w karcie katalogowej konkretnej wartości IP. Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń suchych, w obrębie rozdzielnic lub naściennych puszek instalacyjnych.
• Jak działa styk 1NO+1NC w tym ostrzegaczu? Posiada jeden styk normalnie otwarty (NO) i jeden styk normalnie zamknięty (NC). W stanie spoczynku styk NO jest rozwarty, a NC zwarty. Po zadziałaniu (zbiciu szybki) styk NO zwiera się, a NC rozwiera – umożliwia to jednoczesne wyzwolenie alarmu i sygnalizację aktywacji w obwodzie kontrolnym.
