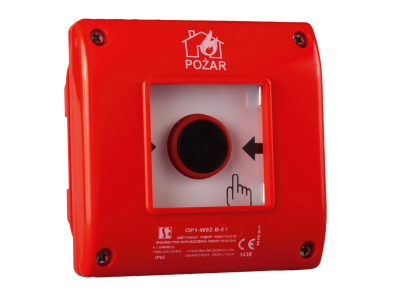

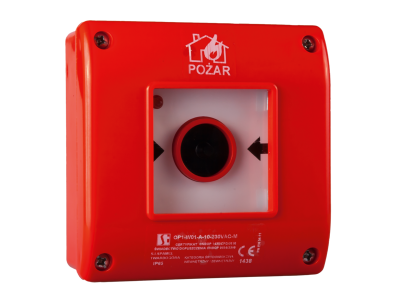

Ręczny ostrzegacz pożarowy OP1, 1NO+1NC, LED pulsujący 24VDC, | OP1-W01-A\11-24 Spamel

Opis i Kluczowe Cechy

Ręczny ostrzegacz pożarowy OP1 (symbol OP1-W01-A\11-24) wyposażony w zestyk przełączny 1NO+1NC oraz pulsującą diodę LED zasilaną napięciem 24 V DC. Zapewnia niezawodne wywołanie alarmu w systemach sygnalizacji pożaru, a wbudowane podświetlenie ułatwia lokalizację urządzenia po zadziałaniu.

• Styk 1NO + 1NC: Umożliwia jednoczesne sygnalizowanie alarmu (zestyk normalnie otwarty) i kontrolę ciągłości linii dozorowej (zestyk normalnie zamknięty), co zwiększa bezpieczeństwo instalacji.
• Pulsująca dioda LED 24 V DC: Wizualnie identyfikuje aktywowany ostrzegacz, przyspieszając reakcję obsługi i ułatwiając lokalizację strefy zadziałania.
• Napięcie zasilania LED 24 V DC: Kompatybilne z typowymi zasilaczami stosowanymi w systemach sygnalizacji pożarowej – łatwa integracja z istniejącą infrastrukturą.
• Kompaktowa konstrukcja: Montaż w standardowych puszkach instalacyjnych, dedykowany do zastosowań w budynkach użyteczności publicznej, biurach, hotelach i obiektach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami obowiązujących europejskich norm dotyczących ręcznych ostrzegaczy pożarowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Szczegółowe informacje o normach znajdziesz w dokumentacji technicznej producenta.

Zastosowanie

Ręczny ostrzegacz pożarowy OP1 przeznaczony jest do współpracy z centralami sygnalizacji pożarowej (CSP) w systemach wczesnego wykrywania zagrożenia. Może być stosowany w obiektach wymagających ręcznego wyzwolenia alarmu przez personel lub użytkowników.

• Wywoływanie alarmu pożarowego w budynkach użyteczności publicznej, biurach, szkołach, szpitalach i hotelach.
• Sterowanie sygnalizatorami akustyczno-optycznymi za pośrednictwem centrali pożarowej.
• Impuls do styczników odcinających wentylację lub zamykających klapy oddymiające w strefach pożarowych.
• Współpraca z systemami automatyki budynkowej (BMS) jako element pętli alarmowej.

Wskazówki Montażowe

Montaż i podłączenie ostrzegacza powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) oraz znajomość przepisów ochrony przeciwpożarowej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do obciążenia styków oraz dopuszczalnego spadku napięcia. Zaleca się stosowanie przewodów o przekroju 0,5–1,5 mm². Wszelkie połączenia wykonuj zgodnie z dokumentacją techniczną systemu sygnalizacji pożaru. Po montażu sprawdź poprawność działania styku NC (kontrola przerwy) oraz NO (wyzwolenie alarmu).

FAQ

• Jakie jest napięcie zasilania diody LED? Dioda LED w ostrzegaczu OP1 zasilana jest napięciem 24 V DC – należy podłączyć ją do odpowiedniego zasilacza lub wyjścia centrali CSP.
• Ile styków posiada ostrzegacz i jakie mają funkcje? Ostrzegacz wyposażony jest w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Styk NO służy do przekazania sygnału alarmu, styk NC – do kontroli ciągłości linii dozorowej (sygnalizacja sabotażu/wyłamania).
• Czy ostrzegacz wymaga zewnętrznego zasilania do działania styków? Styki NO i NC są bezpotencjałowe – nie wymagają zasilania. Napięcie 24 V DC potrzebne jest wyłącznie do podświetlenia diody LED.
