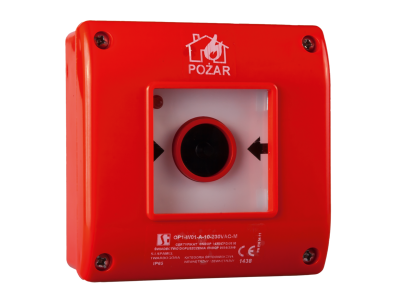

Ręczny ostrzegacz pożarowy OP1, 1NO+1NC, LED, 230VAC, z młoteczkiem | OP1-W02-A\11-230-M Spamel

Opis i Kluczowe Cechy

Ręczny ostrzegacz pożarowy OP1 (symbol OP1-W02-A\11-230-M) to urządzenie przeznaczone do szybkiego, ręcznego wywołania alarmu w systemach sygnalizacji pożaru. Wyposażony w zestyk 1NO+1NC oraz diodę LED 230VAC, oferuje elastyczność konfiguracji – dostępny w wersji podtynkowej i natynkowej, a także w dwóch typach pracy: A (samoczynny powrót po zbiciu szybki) i B (wymagający wciśnięcia przycisku z samoczynnym powrotem). Do urządzenia można dołączyć dodatkowe łączniki SP22 (zwierne lub rozwierne), co umożliwia rozbudowę funkcji.

• Styki 1NO+1NC (jeden zwierny, jeden rozwierny): umożliwiają zarówno wysłanie sygnału alarmu (zestyk zwierny), jak i przerwanie obwodu kontrolnego (zestyk rozwierny), zapewniając niezawodną komunikację z centralą sygnalizacji pożaru.
• Dioda LED 230VAC: wizualna sygnalizacja stanu ostrzegacza – może pracować jako wskaźnik zadziałania lub gotowości, w zależności od podłączenia (do łącznika lub bezpośrednio do instalacji alarmowej).

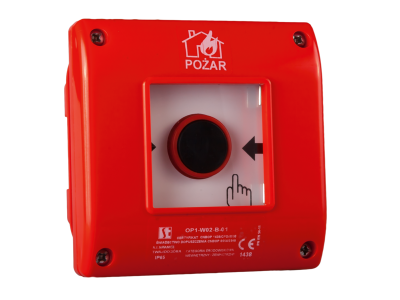

• Dwa typy pracy (A i B): w typie A alarm uruchamiany jest przez samo zbicie szybki (przycisk samoczynnie powraca), w typie B po zbiciu szybki należy dodatkowo wcisnąć przycisk – opcja wyboru dostosowana do wymogów obiektu.
• Możliwość montażu podtynkowego i natynkowego: elastyczna instalacja w pomieszczeniach przemysłowych i użyteczności publicznej – bez konieczności stosowania dodatkowych puszek w wersji natynkowej.
• Wbudowany młoteczek do zbicia szybki: intuicyjne, szybkie uruchomienie alarmu w sytuacji zagrożenia – nie wymaga poszukiwania narzędzi.
• Możliwość konfiguracji z łącznikami SP22 (zwiernymi SP22-10 lub rozwiernymi SP22-01): rozbudowa ostrzegacza o dodatkowe obwody sygnalizacyjne lub sterujące – maksymalnie trzy łączniki w jednej obudowie.

Zgodność z Normami

Ręczny ostrzegacz pożarowy OP1 spełnia wymagania europejskich norm dotyczących urządzeń sygnalizacji pożaru i posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Produkt przeznaczony jest do stosowania w systemach przeciwpożarowych zgodnie z wytycznymi CNBOP.

Zastosowanie

OP1 to uniwersalne rozwiązanie do ręcznego uruchamiania alarmu pożarowego w różnego rodzaju obiektach – szczególnie tam, gdzie wymagana jest szybka i niezawodna sygnalizacja zagrożenia.

• Systemy sygnalizacji pożaru (SSP) w biurowcach, szkołach, szpitalach i obiektach użyteczności publicznej.
• Obiekty przemysłowe, magazyny i hale produkcyjne – jako punkty wywołania alarmu dla personelu.
• Instalacje współpracujące z systemami oddymiania, wentylacji pożarowej lub urządzeniami gaśniczymi – poprzez podłączenie do central sterujących.
• Przywołanie pomocy w sytuacjach awaryjnych (np. w hotelach, galeriach handlowych) – jako element planu ewakuacji.

Wskazówki Montażowe

Montaż i podłączenie ostrzegacza pożarowego OP1 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montować w puszce podtynkowej (wersja podtynkowa) lub bezpośrednio na powierzchni (wersja natynkowa) zgodnie z dostarczoną instrukcją. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (wartości prądu styków – patrz karta katalogowa producenta). Po zakończeniu montażu sprawdzić poprawność działania wszystkich styków i sygnalizacji LED.

FAQ

• Czy ostrzegacz posiada podświetlenie (LED)? Tak, OP1 wyposażony jest w diodę LED przystosowaną do napięcia 230VAC, która może pełnić funkcję sygnalizacji wzrokowej (np. informując o zadziałaniu lub o stanie gotowości – sposób podłączenia zależy od konfiguracji instalacji).
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje w dostępnych danych konkretnego stopnia ochrony – dla uzyskania szczegółowych informacji zalecamy kontakt z działem technicznym lub sprawdzenie karty katalogowej.
• Czy do uruchomienia alarmu trzeba wcisnąć przycisk, czy wystarczy zbicie szybki? To zależy od wybranej wersji: typ A uruchamia alarm samoczynnie po zbiciu szybki (przycisk samoczynnie powraca), natomiast typ B wymaga po zbiciu szybki dodatkowego wciśnięcia przycisku z samoczynnym powrotem. W oznaczeniu symbolu OP1-W02-A\11-230-M litera "A" wskazuje na wersję z samoczynnym powrotem przycisku.
