Ręczny ostrzegacz pożarowy OP1, 1NC, LED, 230VAC, | OP1-W01-B\01-230-M Spamel

Opis i Kluczowe Cechy

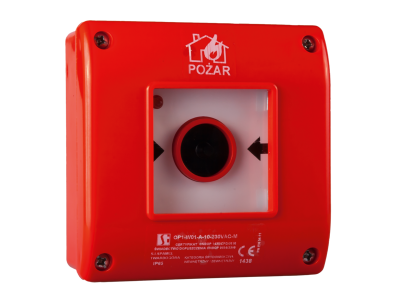

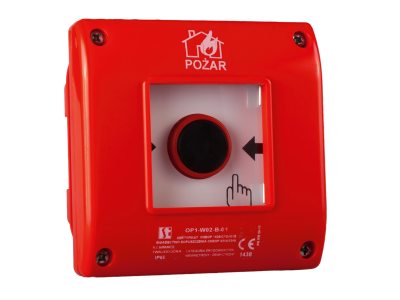

Ręczny ostrzegacz pożarowy OP1 (symbol OP1-W01-B\01-230-M) to urządzenie sygnalizacyjne wyposażone w jeden styk normalnie zamknięty (1NC) oraz diodę LED przystosowaną do napięcia 230 VAC. Ostrzegacz dostępny jest w wersjach podtynkowej i natynkowej, a także w dwóch typach mechanizmu: typ A (alarm po zbiciu szybki) i typ B (alarm po zbiciu szybki i wciśnięciu przycisku z samoczynnym powrotem). Dzięki zastosowaniu wymiennych łączników SP22-10 (zwierny) lub SP22-01 (rozwierny) możliwe jest dostosowanie konfiguracji styków do potrzeb instalacji.

• Styk 1NC (normalnie zamknięty): Zapewnia sygnalizację stanu alarmu poprzez rozwarcie obwodu – standardowe rozwiązanie w systemach przeciwpożarowych.
• Dioda LED 230 VAC: Wizualne potwierdzenie aktywacji ostrzegacza; diodę można podłączyć do łącznika lub bezpośrednio do instalacji alarmowej.
• Wersje podtynkowa i natynkowa: Elastyczność montażu – dopasowanie do rodzaju ściany i istniejącej infrastruktury.
• Mechanizm typ A i typ B: Typ A – alarm następuje po zbiciu szybki (zwolnienie przycisku); typ B – wymaga dodatkowego wciśnięcia przycisku z samoczynnym powrotem, co pozwala na wybór trybu pracy.
• Wymienne łączniki SP22: Możliwość konfiguracji styków zwiernych (SP22-10) lub rozwiernych (SP22-01) w obrębie jednej obudowy (do trzech łączników).

Zgodność z Normami

Ręczny ostrzegacz pożarowy OP1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Szczegółowe normy odniesienia znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Ostrzegacz OP1 przeznaczony jest do stosowania w pomieszczeniach przemysłowych i użyteczności publicznej jako element systemu sygnalizacji pożaru.

• Ręczne uruchamianie alarmu pożarowego w budynkach biurowych, handlowych, produkcyjnych.
• Integracja z centralami sygnalizacji pożaru i systemami oddymiania.
• Montaż na drogach ewakuacyjnych, w korytarzach, halach.
• Możliwość wykorzystania w instalacjach wymagających potwierdzenia wizualnego za pomocą diody LED.

Wskazówki Montażowe

Montaż i podłączenie ręcznego ostrzegacza pożarowego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio w puszce instalacyjnej w zależności od wybranej wersji (podtynkowa/natynkowa). Przekroje przewodów należy dobrać do obciążenia zgodnie z dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest bezpieczny.

FAQ

• Czy ostrzegacz ma podświetlenie LED? Tak, model OP1-W01-B\01-230-M wyposażono w diodę LED przystosowaną do napięcia 230 VAC. Dioda może być podłączona do łącznika lub bezpośrednio do instalacji alarmowej.
• Jaki jest stopień ochrony IP? Producent nie podaje w dostępnych danych konkretnej wartości IP. W przypadku montażu wewnątrz pomieszczeń suchych zwykle stosuje się urządzenia z IP20 – należy sprawdzić dokumentację techniczną dla konkretnego wykonania.
• Jaki jest tryb pracy styku? Styk jest normalnie zamknięty (NC). W stanie czuwania obwód jest zamknięty; po zadziałaniu ostrzegacza (zbicie szybki i/lub wciśnięcie przycisku) styk rozwiera się, wysyłając sygnał alarmu.
