Ochrona reach-round do szyn zbiorczych, system Rittal, do wielkości NH3, wyposażenie | 3NP1963-1CA20 Siemens

Alternatywny kod produktu: 3NP19631CA20

Opis i Kluczowe Cechy

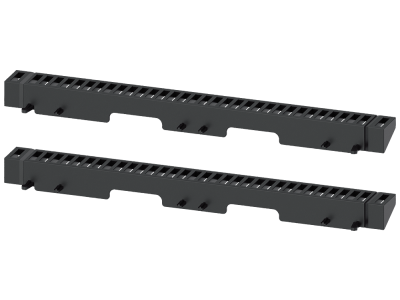

Ochrona reach-round do szyn zbiorczych firmy Siemens (symbol 3NP1963-1CA20) to akcesorium przeznaczone do systemu Rittal w wielkości NH3. Stosowane jako element wyposażenia rozłączników izolacyjnych bezpiecznikowych serii 3NP1, zapewnia dodatkową barierę ochronną przed przypadkowym dotknięciem części przewodzących prąd podczas montażu i eksploatacji.

• Ochrona przed dotykiem (reach-round): Skutecznie zapobiega kontaktowi użytkownika z częściami pod napięciem, nawet przy dostępie od tyłu systemu szyn zbiorczych, zwiększając bezpieczeństwo personelu.
• Duże okienka kontrolne: Umożliwiają szybką i bezproblemową wizualną kontrolę stanu zainstalowanych bezpieczników bez konieczności demontażu osłony.
• Dedykowana do systemu Rittal, wielkość NH3: Precyzyjnie dopasowana do szyn zbiorczych o standardzie NH3, co gwarantuje stabilny montaż i pełną kompatybilność z rozłącznikami 3NP1.
• Akcesorium do rozłączników izolacyjnych bezpiecznikowych 3NP1: Uzupełnia funkcjonalność rozłączników Siemens (do 630 A), wspierając ochronę urządzeń przed przeciążeniem i zwarciem w przemyśle i infrastrukturze.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm bezpieczeństwa dla systemów szyn zbiorczych i posiada certyfikat CE. Przeznaczony do stosowania w rozdzielnicach spełniających europejskie standardy ochrony przed dostępem do części czynnych.

Zastosowanie

Ochrona reach-round stosowana jest w rozdzielnicach i szafach sterowniczych z rozłącznikami bezpiecznikowymi 3NP1, gdzie wymagany jest podwyższony poziom bezpieczeństwa personelu podczas montażu i eksploatacji.

• W przemysłowych systemach zasilania szyn zbiorczych (np. w zakładach produkcyjnych, magazynach) do ochrony przed przypadkowym dotykiem części pod napięciem.
• W infrastrukturze budynków (centra danych, hale sportowe, obiekty użyteczności publicznej) jako element wyposażenia rozłączników bezpiecznikowych.
• Przy modernizacji istniejących rozdzielnic, gdzie konieczne jest zwiększenie bezpieczeństwa personelu serwisującego.
• W połączeniu z rozłącznikami 3NP1 w systemach szyn zbiorczych Siemens 8US – zapewnia kompletną ochronę przed dotykiem.

Wskazówki Montażowe

Montaż ochrony reach-round może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całego systemu szyn zbiorczych. Należy zamocować osłonę zgodnie z dokumentacją techniczną producenta (momenty dokręcania, położenie) na dedykowanych szynach zbiorczych systemu Rittal o wielkości NH3. Przekrój przewodów i parametry obwodu dostosować do prądu znamionowego rozłącznika. Przed ponownym załączeniem napięcia sprawdzić poprawność zamocowania i brak uszkodzeń mechanicznych.

FAQ

• Czy ochrona pasuje do innych systemów szyn zbiorczych (np. innych producentów)? Ochrona reach-round 3NP1963-1CA20 została zaprojektowana wyłącznie do systemu Rittal w wielkości NH3. Nie gwarantuje się kompatybilności z innymi systemami szyn zbiorczych – przed zakupem należy zweryfikować zgodność.
• Czy osłona zapewnia stopień ochrony IP? W karcie katalogowej nie podano stopnia ochrony IP dla tego akcesorium. Główną funkcją jest ochrona przed dotykiem (osłona reach-round) – nie stanowi obudowy o określonej szczelności. Należy montować w rozdzielnicach o odpowiednim IP zgodnym z wymaganiami instalacji.
• Jakie narzędzia są potrzebne do montażu? Montaż wymaga standardowych narzędzi (np. kluczy imbusowych lub płaskich w zależności od systemu mocowania) oraz dokumentacji producenta. Przed pracą należy bezwzględnie odłączyć napięcie – wszystkie czynności wykonuje wykwalifikowany elektryk.
