Ochrona reach-round do szyn zbiorczych, system Siemens 8US, do wielkości NH1, wyposażenie | 3NP1943-1CA10 Siemens

Alternatywny kod produktu: 3NP19431CA10

Opis i Kluczowe Cechy

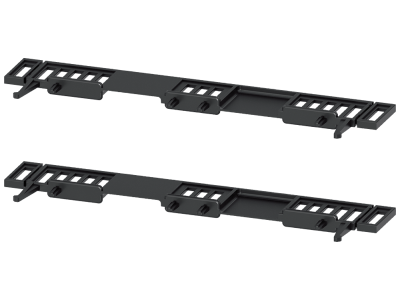

Akcesorium ochrony reach-round do szyn zbiorczych Siemens 8US, przeznaczone dla rozłączników bezpiecznikowych serii 3NP1 w wielkości NH1 (numer katalogowy 3NP1943-1CA10). Element ten zapobiega dotknięciu przez użytkownika części przewodzących prąd podczas montażu i eksploatacji, nawet gdy konieczny jest dostęp od tyłu systemu szyn zbiorczych. Duże okienka kontrolne umożliwiają łatwą identyfikację zainstalowanych bezpieczników bez ich wyjmowania.

• Ochrona przed dotykiem (reach-round): Zabezpiecza przed przypadkowym kontaktem z elementami pod napięciem w systemie szyn zbiorczych Siemens 8US, zwiększając bezpieczeństwo personelu podczas prac montażowych i serwisowych.
• Dostosowanie do wielkości NH1: Dedykowana dla rozłączników bezpiecznikowych 3NP1 w standardowej wielkości NH1, co gwarantuje idealne dopasowanie i szczelność osłony.
• Widoczne okienka kontrolne: Umożliwiają szybką ocenę stanu bezpieczników (przepalenie) bez konieczności otwierania obudowy lub demontażu osłon.
• Montaż w systemie szyn zbiorczych Siemens 8US: Łatwa instalacja na gotowym systemie, bez konieczności modyfikacji konstrukcji rozdzielnicy.
• Kompatybilność z rozłącznikami 3NP1: Przeznaczona do współpracy z całą serią 3NP1 (od 100 A do 630 A), zapewniając spójną ochronę w całej instalacji.

Zgodność z Normami

Akcesorium ochrony reach-round jest przeznaczone do stosowania w systemie szyn zbiorczych Siemens 8US oraz z rozłącznikami bezpiecznikowymi 3NP1. Produkt spełnia wymagania europejskich norm bezpieczeństwa dla aparatury rozdzielczej i posiada certyfikat CE. Montaż powinien być wykonany zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami.

Zastosowanie

Ochrona reach-round znajduje zastosowanie wszędzie tam, gdzie wymagane jest dodatkowe zabezpieczenie przed przypadkowym dotykiem części pod napięciem w systemach szyn zbiorczych. Idealna do rozdzielnic przemysłowych, infrastrukturalnych oraz instalacji komercyjnych.

• W rozdzielnicach głównych i podrozdzielnicach wyposażonych w szyny zbiorcze Siemens 8US oraz rozłączniki bezpiecznikowe 3NP1.
• W obiektach przemysłowych (hale produkcyjne, magazyny) wymagających wysokiego poziomu bezpieczeństwa personelu podczas prac eksploatacyjnych.
• W instalacjach infrastrukturalnych (centra danych, szpitale) gdzie dostęp od tyłu szyn zbiorczych jest niezbędny, a ryzyko dotknięcia musi być zminimalizowane.
• Jako element wyposażenia uzupełniający rozłączniki bezpiecznikowe 3NP1 w celu podniesienia stopnia ochrony przed dotykiem.

Wskazówki Montażowe

Montaż ochrony reach-round może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od systemu szyn zbiorczych. Akcesorium mocuje się bezpośrednio na szynach zbiorczych Siemens 8US, w miejscu przewidzianym dla rozłącznika 3NP1. Dokręć elementy mocujące zgodnie z momentem dokręcania podanym w dokumentacji technicznej producenta. Przekroje przewodów i dobór zabezpieczeń muszą być zgodne z projektem instalacji oraz parametrami zastosowanego rozłącznika bezpiecznikowego.

FAQ

• Czy ochrona reach-round jest wymagana dla każdego rozłącznika 3NP1? Nie jest obowiązkowa, ale zalecana – szczególnie w instalacjach, gdzie istnieje ryzyko przypadkowego kontaktu z szynami zbiorczymi od tyłu. Stanowi dodatkową barierę ochronną, podnoszącą bezpieczeństwo.
• Czy akcesorium pasuje do rozłączników innych producentów? Produkt dedykowany jest wyłącznie do systemu szyn zbiorczych Siemens 8US i rozłączników bezpiecznikowych 3NP1 wielkości NH1. Nie gwarantujemy współpracy z innymi systemami.
• Jak rozpoznać stan bezpieczników przez okienka kontrolne? Duże przezroczyste okienka umożliwiają wzrokową kontrolę wkładek bezpiecznikowych – typowy wskaźnik przepalenia (np. czerwony trzpień) jest widoczny bez konieczności otwierania obudowy lub demontażu osłony.
