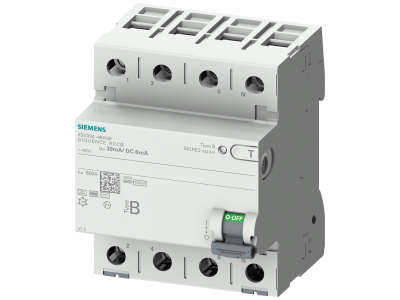

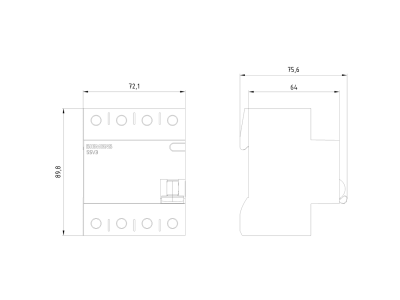

Wyłącznik różnicowoprądowy 3+N typ B, In: 80 A, 30 mA, 6 mA DC, Un AC: 400 V | 5SV3347-4KK60 Siemens

Alternatywny kod produktu: 5SV33474KK60

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy 3+N typ B o prądzie znamionowym 80 A i napięciu znamionowym 400 V AC to zaawansowane urządzenie zabezpieczające przed porażeniem prądem elektrycznym. Zapewnia ochronę przeciwporażeniową (30 mA) oraz selektywną ochronę przed prądami upływowymi DC (6 mA), co czyni go odpowiednim do zasilania wrażliwych urządzeń i obwodów o wysokim zapotrzebowaniu mocy.

• Typ B – ochrona przed prądami DC: Wykrywa i reaguje na prądy upływowe stałe i wyprostowane, typowe dla zasilaczy elektronicznych, falowników i napędów – zapobiega niebezpiecznym zwarciom doziemnym.
• Prąd znamionowy 80 A: Przeznaczony do obwodów o dużym obciążeniu, np. w instalacjach przemysłowych, budynkach użyteczności publicznej lub punktach ładowania pojazdów elektrycznych.
• Prąd różnicowy 30 mA (AC) + 6 mA DC: Standardowa ochrona przeciwporażeniowa (30 mA) wzmocniona selektywną ochroną przed prądami stałymi wyprostowanymi (6 mA), które mogą powodować zakłócenia i zagrożenia w nowoczesnych instalacjach.
• Napięcie znamionowe 400 V AC: Przeznaczony do instalacji trójfazowych, idealny do zasilania maszyn, urządzeń przemysłowych i rozdzielnic niskiego napięcia.
• Montaż na szynie DIN 35 mm: Ułatwia instalację w szafach rozdzielczych i szafkach modułowych – szybkie i pewne mocowanie bez dodatkowych narzędzi.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy PN-EN 61008-1, PN-EN 62423 (typ B) oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada oznakowanie CE i spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Wyłącznik różnicowoprądowy typ B 80 A znajduje zastosowanie w instalacjach, gdzie wymagana jest wysoka ochrona przeciwporażeniowa i selektywność działania.

• Instalacje przemysłowe zasilające maszyny i urządzenia o dużym poborze mocy (np. napędy, przetwornice częstotliwości).
• Obwody zasilające punkty ładowania pojazdów elektrycznych (EVSE) – ochrona przed prądami upływowymi DC.
• Rozdzielnice budynków użyteczności publicznej, szpitale, centra danych – zapewnienie selektywnej ochrony przeciwporażeniowej.
• Instalacje fotowoltaiczne – ochrona obwodów DC/AC przed prądami upływowymi.
• Maszyny i urządzenia zasilane z sieci trójfazowej, gdzie występują prądy upływowe sta stałe.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w środowisku wolnym od napięcia. Urządzenie montować na szynie DIN 35 mm, zgodnie z oznaczeniami na obudowie. Zaciski L1, L2, L3, N i PE powinny być dokręcone zgodnie z wymaganym momentem obrotowym (sprawdzić w dokumentacji producenta). Po montażu należy przeprowadzić test przyciskiem TEST – wyłącznik powinien natychmiast zareagować. Przed uruchomieniem instalacji sprawdzić ciągłość przewodu ochronnego PE.

FAQ

• Czym różni się typ B od typów AC i A? Typ B reaguje na prądy upływowe stałe i wyprostowane (DC), podczas gdy typy AC i A wykrywają jedynie prądy sinusoidalne i pulsujące. Typ B jest niezbędny w instalacjach zasilanych przez falowniki, zasilacze impulsowe i urządzenia z elektroniką mocy.
• Czy wyłącznik jest zgodny z instalacjami fotowoltaicznymi? Tak, dzięki ochronie przed prądami DC (6 mA) nadaje się do zabezpieczania obwodów fotowoltaicznych z falownikami sieciowymi i wyspowymi.
• Jaki jest zalecany moment dokręcania zacisków? Dokładny moment nie został podany w dostępnych danych. Zawsze należy sprawdzić wymagania producenta w dokumentacji technicznej produktu przed montażem.
