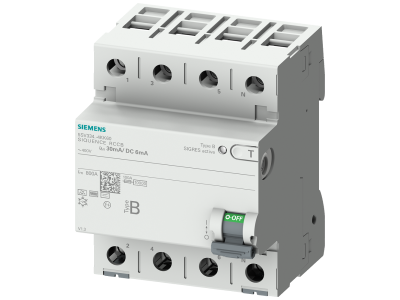

Wyłącznik różnicowoprądowy 3+N typ B, In: 40 A, 30 mA, 6 mA DC, Un AC: 400 V | 5SV3344-4KK60 Siemens

Alternatywny kod produktu: 5SV33444KK60

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy 3+N typ B o prądzie znamionowym 40 A i napięciu znamionowym 400 V zapewnia kompleksową ochronę przed porażeniem prądem elektrycznym i zwarciami. Prąd różnicowy 30 mA wykrywa niebezpieczne upływności, natomiast 6 mA DC zapewnia ochronę przed prądami stałymi, co jest kluczowe w instalacjach z napędami częstotliwościowymi lub zasilaczami impulsowymi. Typ B reaguje na wszystkie rodzaje prądów różnicowych: przemienny, pulsacyjny i stały – optymalne rozwiązanie dla instalacji przemysłowych i komercyjnych.

• Typ B z detekcją 6 mA DC: Ochrona przed upływem prądów stałych (np. w układach z falownikami), co zapobiega niebezpiecznym zwarciom doziemnym.
• Prąd znamionowy 40 A: Zapewnia ochronę obwodów o średnim i dużym obciążeniu prądowym, odpowiedni do zasilania maszyn i urządzeń przemysłowych.
• Napięcie znamionowe 400 V AC: Przeznaczony do instalacji trójfazowych z uziemieniem, zgodnych z europejskim systemem zasilania.
• Konstrukcja 3+N: Pozwala na pełną ochronę w układach trójfazowych z przewodem neutralnym, zabezpieczając również obwody jednofazowe.
• Mechanizm suwakowy: Ułatwia montaż i demontaż bez użycia narzędzi, co skraca czas prac instalacyjnych i serwisowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (PN-EN 61008-1, PN-EN 60947-2) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń elektrycznych.

Zastosowanie

Wyłącznik różnicowoprądowy 3+N typ B znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przed porażeniem i zwarciami, szczególnie w środowiskach przemysłowych i komercyjnych.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe (np. napędy, falowniki, zasilacze).
• Instalacje w budynkach biurowych, handlowych i użyteczności publicznej, gdzie wymagana jest ochrona przed prądami różnicowymi 6 mA DC.
• Zabezpieczenie obwodów zasilania gniazd w pomieszczeniach mokrych lub o podwyższonym ryzyku porażenia.
• Stosowanie w układach zasilania trójfazowego z przewodem neutralnym, np. w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN (35 mm) w rozdzielnicy. Po podłączeniu przewodów należy przeprowadzić test działania przycisku TEST oraz sprawdzić poprawność działania za pomocą symulatora prądów różnicowych. Regularne przeglądy okresowe (co 6 miesięcy) zalecane są dla utrzymania pełnej skuteczności ochrony.

FAQ

• Czym różni się typ B od typów AC i A? Typ B reaguje na wszystkie rodzaje prądów różnicowych: przemienny, pulsacyjny i stały (w tym 6 mA DC), natomiast typy AC i A wykrywają jedynie prądy sinusoidalne i pulsacyjne. Typ B jest niezbędny w instalacjach z napędami częstotliwościowymi i zasilaczami impulsowymi.
• Czy wyłącznik można stosować w instalacjach mieszkaniowych? Tak, ale ze względu na detekcję 6 mA DC i wyższy prąd znamionowy 40 A najczęściej stosowany jest w instalacjach przemysłowych. Dla instalacji mieszkaniowych zwykle wystarczają typy AC lub A o mniejszych prądach znamionowych.
• Jakie akcesoria można dołączyć do wyłącznika? Urządzenie jest kompatybilne z modułowym systemem akcesoriów Siemensa, co pozwala na rozbudowę o dodatkowe funkcje, takie jak zdalne sterowanie, sygnalizacja stanu lub integracja z systemami zarządzania energią.
