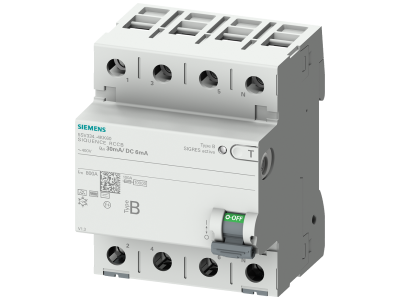

Wyłącznik różnicowoprądowy 3+N typ B, In: 25 A, 30 mA, 6 mA DC, Un AC: 400 V | 5SV3342-4KK60 Siemens

Alternatywny kod produktu: 5SV33424KK60

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy 3+N typ B o prądzie znamionowym 25 A i czułości 30 mA/6 mA DC przeznaczony jest do kompleksowej ochrony przeciwporażeniowej oraz zabezpieczenia instalacji przed uszkodzeniami spowodowanymi prądami upływowymi stałymi (DC) i przemiennymi (AC). Zaprojektowany do współpracy z obwodami 400 V AC, zapewnia bezpieczeństwo użytkowników oraz długotrwałą ochronę urządzeń. Wyposażenie w system kodowania Datamatrix umożliwia szybki dostęp do dokumentacji technicznej.

• Typ B (AC+A+DC): Odpowiada na prądy upływowe przemienne (AC), pulsujące (A) i stałe (DC) – idealny do zasilaczy, falowników i urządzeń elektronicznych z prostownikami.
• Czułość 30 mA/6 mA DC: Wysoka czułość na prądy upływowe chroni przed porażeniem (30 mA) oraz wykrywa nawet niewielkie prądy upływowe stałe (6 mA DC), typowe dla nowoczesnych urządzeń elektronicznych.
• Prąd znamionowy 25 A: Odpowiedni do zabezpieczenia obwodów o średnim obciążeniu prądowym, takich jak instalacje gniazdowe, maszyny przemysłowe czy systemy oświetleniowe.
• Napięcie znamionowe 400 V AC: Kompatybilny z trójfazowymi instalacjami przemysłowymi i komercyjnymi, zapewniający niezawodną pracę w sieciach 400/230 V.
• System Datamatrix: Szybki dostęp do danych technicznych, ułatwiający dobór parametrów, konfigurację i serwis urządzenia.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 (dla typów B) dotyczących ochrony przeciwporażeniowej. Posiada certyfikaty CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowoprządowy 3+N typ B znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej, szczególnie w obecności urządzeń generujących prądy upływowe stałe (DC).

• Instalacje fotowoltaiczne – ochrona inwerterów i falowników.
• Obwody zasilające urządzenia elektroniczne (komputery, serwery, zasilacze impulsowe).
• Maszyny przemysłowe i linie produkcyjne zasilane z sieci 400 V.
• Budynki mieszkalne i komercyjne – zasilanie gniazd, oświetlenia, urządzeń biurowych.
• Systemy alarmowe i monitoringowe – ochrona obwodów niskonapięciowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Urządzenie należy zamontować na szynie TH 35 mm zgodnie z kierunkiem wskazanym na obudowie. Przewody fazowe (L1, L2, L3) i neutralny (N) podłącza się do odpowiednich zacisków. Po montażu przeprowadzić test przycisku "TEST" i sprawdzić poprawność działania wyłącznika. Regularna konserwacja (kontrola parametrów, czyszczenie) wydłuża żywotność urządzenia.

FAQ

• Czym różni się typ B od typów AC lub A? Typ B reaguje na prądy upływowe stałe (DC) w przeciwieństwie do typów AC (tylko AC) i A (AC + prądy pulsujące DC). Typ B jest niezbędny w instalacjach z falownikami, zasilaczami impulsowymi i urządzeniami elektronicznymi.
• Jakie jest maksymalne obciążenie prądowe? Prąd znamionowy wynosi 25 A, co oznacza, że wyłącznik może być stosowany w obwodach o ciągłym obciążeniu nieprzekraczającym 25 A.
• Czy wyłącznik chroni przed zwarciem? Nie – wyłącznik różnicowoprądowy służy wyłącznie do ochrony przeciwporażeniowej. Do ochrony przed zwarciem należy stosować dodatkowe zabezpieczenia (np. wyłączniki nadprądowe).
