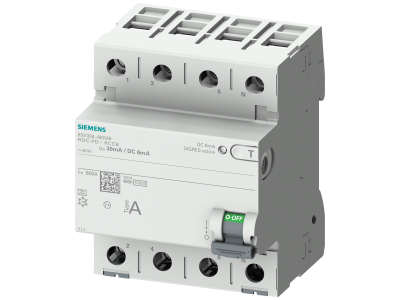

Wyłącznik różnicowoprądowy 3+N typ A, In: 25 A, 30 mA, 6 mA DC, Un AC: 400 V | 5SV3342-6KK60 Siemens

Alternatywny kod produktu: 5SV33426KK60

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy 3+N o prądzie znamionowym 25 A to kluczowy element instalacji elektrycznej zapewniający ochronę przeciwporażeniową i przeciwpożarową. Urządzenie reaguje na prądy różnicowe AC i DC (30 mA/6 mA DC), wykrywając nawet niewielkie upływności prądu, które mogą wskazywać na uszkodzenie izolacji lub zagrożenie porażeniem. Napięcie znamionowe 400 V AC umożliwia zastosowanie w instalacjach trójfazowych.

• Wysoka czułość 30 mA/6 mA DC: Ochrona dodatkowa (30 mA) i wzmocniona (6 mA DC) – minimalizuje ryzyko porażenia prądem i pożaru spowodowanego prądami upływowymi DC.
• Konstrukcja 3+N: Trzy fazy + neutralny – idealny do zabezpieczenia obwodów trójfazowych z wymaganym przewodem neutralnym.
• Napięcie znamionowe 400 V AC: Kompatybilny z instalacjami trójfazowymi o napięciu międzyfazowym 400 V, powszechnymi w budynkach przemysłowych i mieszkalnych.
• Szybkie wykrywanie upływności: Natychmiastowe wyłączenie w przypadku wystąpienia prądu różnicowego, chroniąc ludzi i mienie przed skutkami zwarć doziemnych.
• Montaż na szynie DIN: Kompaktowa budowa ułatwia instalację w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Zgodny z dyrektywami UE, posiada oznaczenie CE oraz spełnia wymogi normy IEC 61008-1 i IEC 62423. Przeznaczony do instalacji zgodnych z normami VDE i PN-HD 60364.

Zastosowanie

Wyłączniki różnicowoprądowe 3+N znajdują zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu bezpieczeństwa, zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Ochrona obwodów trójfazowych w budynkach mieszkalnych (np. pompy ciepła, klimatyzacje, piece grzewcze).
• Zabezpieczenie linii zasilających w obiektach przemysłowych (maszyny, urządzenia o dużej mocy).
• Ochrona instalacji fotowoltaicznych i ładowarek samochodowych (wymagana czułość 30 mA/6 mA DC).
• Stosowanie w układach zasilania awaryjnego (UPS) i agregatach prądotwórczych.
• Zabezpieczenie obwodów gniazd w pomieszczeniach mokrych (łazienki, piwnice, garaże).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN, zachowując odpowiednie odstępy od innych aparatów. Przewody fazowe i neutralny podłączać zgodnie z oznaczeniami na urządzeniu. Po montażu przeprowadzić test działania przyciskiem „TEST”. Regularnie sprawdzać działanie wyłącznika, aby zapewnić ciągłą ochronę.

FAQ

• Czy wyłącznik chroni przed prądami upływowymi DC? Tak, urządzenie reaguje na prądy różnicowe AC i DC, w tym na prądy upływowe DC (6 mA), co jest szczególnie ważne w instalacjach z urządzeniami elektronicznymi i fotowoltaicznymi.
• Jaka jest różnica między czułością 30 mA i 6 mA DC? Czułość 30 mA zapewnia ochronę podstawową (przeciwporażeniową), natomiast 6 mA DC oferuje ochronę wzmocnioną, zalecaną w instalacjach narażonych na prądy upływowe DC (np. panele PV, ładowarki EV).
• Czy wyłącznik nadaje się do instalacji jednofazowych? Konstrukcja 3+N zakłada zabezpieczenie trzech faz i neutralnego, dlatego nie jest dedykowana do instalacji jednofazowych. Do obwodów 230 V należy stosować wyłączniki 1+N.
