Wyłącznik różnicowoprądowy 3+N typ A, selektywny, In: 63 A, 300 mA, Un AC: 400 V | 5SV3646-8KL Siemens

Alternatywny kod produktu: 5SV36468KL

Opis i Kluczowe Cechy

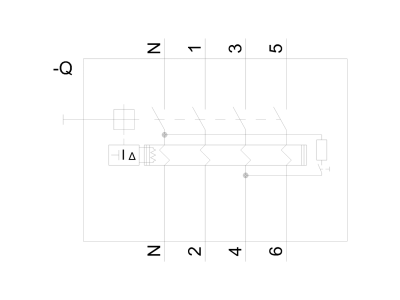

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3646-8KL to urządzenie 3+N typu A, selektywne, zaprojektowane do kompleksowej ochrony przeciwporażeniowej w instalacjach przemysłowych i komercyjnych. Prąd znamionowy 63 A umożliwia obsługę obwodów o dużym obciążeniu, a prąd różnicowy 300 mA zapewnia ochronę w sieciach o podwyższonej rezystancji. Napięcie pracy 400 V AC pozwala na zastosowanie w układach trójfazowych z przewodem neutralnym. Dzięki wygodnej obsłudze suwakowej demontaż z szyny TH35 jest beznarzędziowy, a kod DataMatrix na obudowie umożliwia szybki dostęp do danych technicznych w aplikacji Siemens Industry Online Support.

• Prąd znamionowy I_n 63 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia wyłącznika.
• Prąd różnicowy I_Δn 300 mA: wykrywa i wyłącza uszkodzone obwody przy upływach powyżej 300 mA, chroniąc przed porażeniem w instalacjach o wyższej rezystancji izolacji.
• Typ A, selektywny: reaguje na prądy pulsujące stałe (np. z prostowników) oraz zapewnia selektywność czasową z innymi RCD w kaskadzie, co ogranicza wyłączenia tylko do uszkodzonego obwodu.
• Napięcie znamionowe U_n 400 V AC: dedykowany do sieci trójfazowych 3+N, typowych w budynkach przemysłowych i usługowych.
• Beznarzędziowy montaż i demontaż: mechanizm suwakowy umożliwia szybką instalację na szynie TH35 lub układzie szyn zbiorczych bez użycia narzędzi.
• Ochrona przed chwytaniem i dotykiem: standardowo zapewniona dla zacisków, zwiększająca bezpieczeństwo podczas prac w rozdzielnicy.

Zgodność z Normami

Wyłącznik różnicowoprądowy SENTRON 5SV3646-8KL spełnia wymagania europejskich norm dotyczących urządzeń ochronnych różnicowoprądowych. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Producent nie podaje konkretnych numerów norm, jednak urządzenie jest przeznaczone do stosowania zgodnie z ogólnymi przepisami dla instalacji niskiego napięcia (np. DIN VDE 0100).

Zastosowanie

Wyłącznik różnicowoprądowy selektywny typu A sprawdza się w instalacjach, gdzie wymagana jest niezawodna ochrona przeciwporażeniowa przy jednoczesnym zachowaniu selektywności wyłączeń. Polecany do obwodów z odbiornikami generującymi składową stałą.

• Ochrona główna w rozdzielnicach przemysłowych i komercyjnych z obciążeniami trójfazowymi (np. maszyny, silniki, układy klimatyzacji).
• Selektywna współpraca z podrzędnymi RCD (np. 30 mA) w piętrowych instalacjach – przy zwarciu do ziemi wyłącza się tylko uszkodzony obwód, zapewniając ciągłość zasilania pozostałych.
• Zabezpieczenie przed porażeniem w obwodach zasilających urządzenia z prostownikami (np. zasilacze UPS, falowniki, oświetlenie LED z przetwornicą) – wykrywanie prądów pulsujących stałych.
• Instalacje wymagające czasu opóźnienia (selektywność) – np. w szpitalach, centrach danych, gdzie konieczne jest minimalizowanie przypadkowych wyłączeń.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowoprądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta (nie podany – zalecany standardowy 2-3 Nm dla typowych zacisków). Przekrój przewodów dobrać do prądu znamionowego 63 A (zgodnie z normą obciążalności). Po instalacji sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Czy wyłącznik posiada podświetlenie stanu? Nie, model 5SV3646-8KL nie ma podświetlenia. Stan zadziałania sygnalizowany jest mechanicznie (wysunięty przycisk/wskaznik) oraz możliwy do odczytania po ręcznym resetowaniu.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo dla aparatury modułowej instalowanej w rozdzielnicach wewnętrznych przyjmuje się IP20. W przypadku montażu w warunkach podwyższonej wilgotności lub zapylenia należy zastosować odpowiednią obudowę.
• Czy wyłącznik nadaje się do obwodów z falownikami lub prostownikami? Tak, typ A został zaprojektowany do wykrywania prądów różnicowych o kształcie sinusoidalnym oraz pulsujących stałych (np. po przejściu przez mostek prostowniczy), co czyni go odpowiednim dla urządzeń energoelektronicznych. Selektywność (opóźnienie czasowe) pozwala uniknąć niepotrzebnych wyłączeń przy krótkotrwałych upływach.
