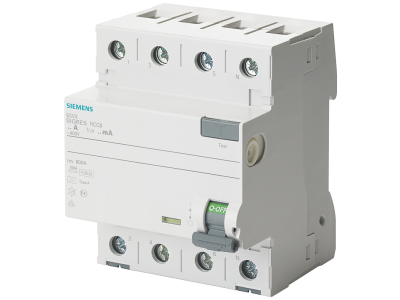

Wyłącznik różnicowoprądowy 3+N typ A, selektywny, In: 63 A, 300 mA, Un AC: 400 V | 5SV3646-8KK12 Siemens

Alternatywny kod produktu: 5SV36468KK12

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens 5SV3646-8KK12 to urządzenie 3+N typu A, selektywne, o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 300 mA, przeznaczone do sieci 400 V AC. Zapewnia kompleksową ochronę ludzi i mienia przed porażeniem prądem, a dzięki ergonomicznej konstrukcji ułatwia instalację i serwis.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o dużym obciążeniu, np. w rozdzielnicach głównych.
• Znamionowy prąd różnicowy 300 mA: ochrona przeciwporażeniowa z możliwością selektywnego wyłączenia, idealna w instalacjach gdzie wymagane jest opóźnione zadziałanie.
• Typ A, selektywny: wykrywa prądy przemienne i pulsujące prądy stałe (np. z prostowników), a opóźnione wyzwalanie umożliwia kaskadową współpracę z innymi wyłącznikami RCD.
• Beznarzędziowe zdejmowanie z szyny: ręczna obsługa suwakowa pozwala szybko zdemontować urządzenie z szyny TH35 lub systemu szyn zbiorczych bez użycia narzędzi.
• Kod Datamatrix na obudowie: bezpośredni dostęp do danych technicznych i dokumentacji w aplikacji Siemens Industry Online Support, co przyspiesza diagnostykę i konfigurację.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych, posiada certyfikat CE oraz jest zgodny z międzynarodowymi standardami bezpieczeństwa elektrycznego. Stosowany w instalacjach wykonanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik różnicowoprądowy Siemens 5SV3646-8KK12 przeznaczony jest do ochrony w rozdzielnicach głównych oraz podrozdzielnicach, gdzie wymagana jest selektywność i wysoka obciążalność prądowa. Sprawdza się w następujących scenariuszach:

• Ochrona ludzi i mienia w instalacjach przemysłowych i komercyjnych o dużym poborze mocy.
• Kaskadowe układy RCD – jako wyłącznik selektywny (opóźniony) poprzedzający inne wyłączniki różnicowe w obwodach odbiorczych.
• Instalacje z odbiornikami generującymi prądy pulsujące (np. falowniki, zasilacze impulsowe, prostowniki).
• Rozdzielnice główne budynków użyteczności publicznej, hal produkcyjnych oraz magazynów.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 63 A oraz warunków zwarciowych. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność działania przyciskiem testowym.

FAQ

• Co oznacza typ A w wyłączniku różnicowoprądowym? Wyłącznik typu A wykrywa prądy przemienne oraz pulsujące prądy stałe (np. pochodzące z prostowników jednofazowych). Jest zalecany w obwodach z nowoczesnymi odbiornikami elektronicznymi.
• Do czego służy funkcja selektywna w tym modelu? Selektywność oznacza opóźnione zadziałanie (krótkozwłoczne), co umożliwia pierwszeństwo wyłączenia innym RCD w danej kaskadzie. Dzięki temu w razie awarii wyłącza się tylko uszkodzony obwód, a nie cała instalacja.
• Jaki jest prąd znamionowy i prąd różnicowy wyłącznika? Prąd znamionowy In wynosi 63 A, a znamionowy prąd różnicowy IΔn to 300 mA. Urządzenie pracuje przy napięciu znamionowym 400 V AC (sieć 3-fazowa z przewodem neutralnym).
