Wyłącznik różnicowoprądowy 3+N typ A, In: 80 A, 300 mA, Un AC: 400 V, SIGRES | 5SV3647-6KK12 Siemens

Alternatywny kod produktu: 5SV36476KK12

Opis i Kluczowe Cechy

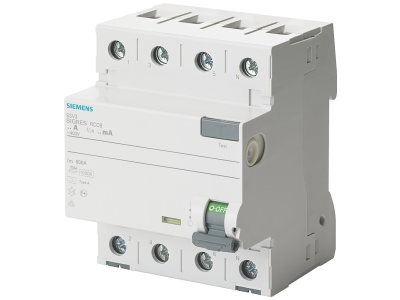

Wyłącznik różnicowoprądowy Siemens SIGRES 5SV3647-6KK12 to 4-biegunowe urządzenie (3+N) typu A o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 300 mA, przeznaczone do pracy w sieci 400 V AC. Łączy solidną konstrukcję z wygodą obsługi i prostym montażem, zapewniając niezawodną ochronę przeciwpożarową oraz uzupełniającą ochronę przed porażeniem w instalacjach przemysłowych i komercyjnych.

• Prąd znamionowy In 80 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w rozdzielnicach głównych lub zasilaniu maszyn, minimalizując ryzyko przeciążenia.
• Znamionowy prąd różnicowy IΔn 300 mA: Skutecznie wykrywa upływy prądu na poziomie chroniącym przed pożarem w przypadku uszkodzenia izolacji – idealny do obwodów, gdzie wymagana jest selektywność z wyłącznikami 30 mA.
• Typ A: Reaguje na prądy różnicowe sinusoidalne oraz tętniące prądy stałe (np. z falowników, zasilaczy impulsowych) – kluczowe w nowoczesnych instalacjach z elektroniką.
• Wygodna obsługa suwakowa: Beznarzędziowy demontaż urządzenia z szyny TH35 lub szyn zbiorczych przyspiesza prace modernizacyjne i serwisowe.
• Kod DataMatrix na obudowie: Szybki dostęp do pełnej dokumentacji technicznej i deklaracji zgodności za pomocą aplikacji Siemens Industry Online Support.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi europejskimi normami dla wyłączników różnicowoprądowych (RCCB). Posiada certyfikat CE. Szczegółowe informacje o deklarowanej zgodności znajdują się w dokumentacji dołączonej do urządzenia.

Zastosowanie

Wyłącznik SIGRES 5SV3647-6KK12 znajduje zastosowanie tam, gdzie wymagana jest niezawodna ochrona przed skutkami przepływu prądów różnicowych w sieciach trójfazowych z przewodem neutralnym.

• Ochrona przeciwpożarowa w obwodach zasilających maszyny, piece, dźwigi i inne odbiorniki przemysłowe.
• Uzupełniająca ochrona przeciwporażeniowa w instalacjach, gdzie zastosowano wyłączniki różnicowoprądowe 30 mA o niższym prądzie – zapewnia selektywność i ciągłość zasilania.
• Zabezpieczenie obwodów z odbiornikami nieliniowymi (np. sterowniki PLC, falowniki, zasilacze UPS) – typ A gwarantuje wykrycie tętniących prądów stałych.
• Stosowany w rozdzielnicach głównych i podrozdzielniach w budynkach komercyjnych, produkcyjnych i magazynowych.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy sprawdzić w dokumentacji producenta – dobór przekroju musi odpowiadać prądowi znamionowemu 80 A. Po zakończeniu montażu przeprowadź test działania przyciskiem „Test”.

FAQ

• Jaki stopień ochrony (IP) ma to urządzenie? Standardowo aparatura modułowa do montażu w rozdzielnicach zamkniętych posiada stopień ochrony IP20. Dokładne dane dla konkretnego modelu znajdują się w karcie katalogowej producenta.
• Czy wyłącznik można stosować w obwodach z falownikami? Tak, typ A jest przystosowany do wykrywania prądów różnicowych o przebiegu sinusoidalnym oraz tętniących prądów stałych, które pojawiają się w obwodach z przekształtnikami (falowniki, zasilacze impulsowe).
• Jaka jest funkcja przycisku „Test”? Przycisk „Test” pozwala symulować przepływ prądu różnicowego. Regularne naciskanie (co miesiąc) sprawdza poprawność działania mechanizmu wyzwalającego i toru różnicowego – nie wymaga odłączania napięcia odbiorników.
