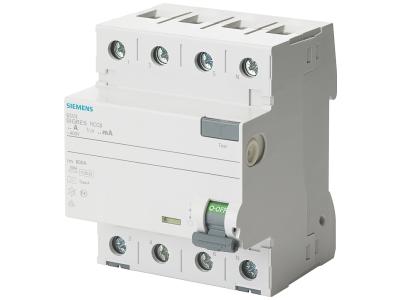

Wyłącznik różnicowoprądowy 3+N typ A, In: 63 A, 300 mA, Un AC: 400 V, SIGRES | 5SV3646-6KK12 Siemens

Alternatywny kod produktu: 5SV36466KK12

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3646-6KK12 (3+N, typ A) o prądzie znamionowym 63 A i prądzie różnicowym 300 mA przeznaczony do ochrony w instalacjach 400 V AC. Dzięki modułowej konstrukcji i ręcznej obsłudze suwakowej zapewnia wygodny montaż oraz szybką wymianę w rozdzielnicy. Kod DataMatrix na urządzeniu umożliwia błyskawiczny dostęp do dokumentacji technicznej przez aplikację Siemens Industry Online Support.

• Prąd znamionowy 63 A: pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu bez ryzyka przeciążenia styków.
• Prąd różnicowy 300 mA: zapewnia ochronę przeciwpożarową i uzupełniającą ochronę mienia w instalacjach trójfazowych.
• Typ A: wykrywa prądy różnicowe sinusoidalne oraz odkształcone (pulsujące), niezbędny przy odbiornikach elektronicznych (np. falowniki, zasilacze impulsowe).
• Konstrukcja 3+N: dedykowana do sieci 3-fazowych z przewodem neutralnym, optymalizuje wykorzystanie miejsca w rozdzielnicy.
• Ręczna obsługa suwakowa: umożliwia beznarzędziowe zdejmowanie wyłącznika z szyny montażowej lub układu szyn zbiorczych – przyspiesza prace instalacyjne i serwisowe.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich (dyrektywa niskonapięciowa LVD oraz EMC) i posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne gwarantują zgodność z aktualnymi przepisami bezpieczeństwa dla sprzętu elektroinstalacyjnego.

Zastosowanie

Wyłącznik różnicowoprądowy znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona ludzi przed porażeniem prądem elektrycznym oraz dodatkowa ochrona przeciwpożarowa instalacji.

• Ochrona obwodów gniazd wtyczkowych (gniazd 3-fazowych i jednofazowych) w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających odbiorniki trójfazowe, takie jak pompy, klimatyzatory, maszyny produkcyjne.
• Instalacje przemysłowe z odbiornikami generującymi odkształcone prądy różnicowe (np. falowniki, UPS, zasilacze) – typ A spełnia wymagania dla takich obciążeń.
• Systemy automatyki budynkowej (BMS) wymagające ciągłości zasilania i selektywnej ochrony różnicowej.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A. Dokręcenie zacisków śrubowych – zgodnie z dokumentacją producenta. Przed załączeniem napięcia sprawdzić poprawność połączeń i działanie przycisku TEST.

FAQ

• Czy wyłącznik posiada wskaźnik zadziałania? Tak, wyłącznik wyposażony jest w mechaniczny wskaźnik stanu (zielony – normalna praca, czerwony – zadziałanie różnicowe), co ułatwia lokalizację zadziałania bez konieczności demontażu.
• Jaki stopień ochrony IP ma wyłącznik? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20. Dokładne dane dla konkretnego modelu należy sprawdzić w karcie katalogowej producenta. Dostęp do zacisków musi być zabezpieczony obudową rozdzielnicy.
• Jak często należy testować wyłącznik różnicowoprądowy? Zaleca się naciskanie przycisku TEST co najmniej raz w miesiącu. Wyłącznik powinien natychmiast wyłączyć obwód – jeśli nie reaguje, konieczna jest wymiana urządzenia lub kontrola instalacji przez elektryka.
