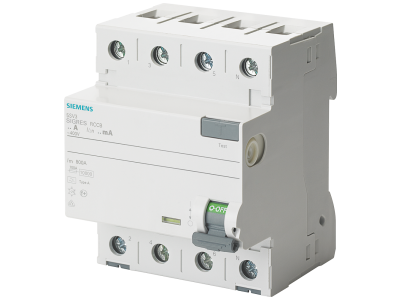

Wyłącznik różnicowoprądowy 3+N typ A, In: 40 A, 300 mA, Un AC: 400 V, SIGRES | 5SV3644-6KK12 Siemens

Alternatywny kod produktu: 5SV36446KK12

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3644-6KK12 to urządzenie 3+N typu A o prądzie znamionowym 40 A i prądzie różnicowym 300 mA, przeznaczone do sieci napięcia przemiennego 400 V. Zapewnia niezawodną ochronę przed porażeniem prądem elektrycznym oraz zabezpieczenie przeciwpożarowe w instalacjach wymagających detekcji prądów pulsujących stałych.

• Prąd znamionowy 40 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia urządzenia.
• Prąd różnicowy 300 mA: Odpowiedni do ochrony przeciwpożarowej i zabezpieczenia instalacji przed skutkami upływu prądu.
• Typ A: Wykrywa również prądy pulsujące stałe, niezbędny w obwodach z elektronicznymi odbiornikami (np. falowniki, zasilacze impulsowe).
• Napięcie 400 V AC: Przeznaczony do sieci trójfazowych z przewodem neutralnym (3+N).
• Konstrukcja 3+N: Umożliwia ochronę wszystkich przewodów fazowych oraz neutralnego w systemach TN-S, TN-C-S.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Szczegółowe informacje dotyczące zgodności dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik różnicowoprądowy Siemens 5SV3644-6KK12 znajduje zastosowanie w rozdzielnicach elektrycznych budynków mieszkalnych, komercyjnych i przemysłowych, szczególnie w obwodach, gdzie występują odbiorniki generujące prądy pulsujące stałe.

• Ochrona przeciwpożarowa w obwodach z przewodem neutralnym (sieci TN-S, TN-C-S).
• Zabezpieczenie obwodów zasilających urządzenia elektroniczne (komputery, falowniki, UPS).
• Ochrona ludzi przed porażeniem w instalacjach z odbiornikami klasy I.
• Jako główne zabezpieczenie różnicowoprądowe w tablicach rozdzielczych.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowoprądowego może być przeprowadzone wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 40 A. Moment dokręcania śrub zaciskowych należy sprawdzić w dokumentacji producenta.

FAQ

• Jaka jest różnica między wyłącznikiem typu A a typem AC? Wyłącznik typu A wykrywa nie tylko prądy sinusoidalne, ale także prądy pulsujące stałe, co jest wymagane w obwodach z elektronicznymi odbiornikami. Typ AC wykrywa wyłącznie prądy sinusoidalne.
• Czy wyłącznik nadaje się do ochrony przeciwpożarowej? Tak, prąd różnicowy 300 mA jest typowo stosowany do ochrony przeciwpożarowej, minimalizując ryzyko zapłonu spowodowanego upływem prądu.
• Jaką szerokość modułu ma ten wyłącznik? Szerokość modułu nie została podana w danych producenta – zalecamy sprawdzenie karty katalogowej lub bezpośrednią weryfikację na podstawie oznaczeń na urządzeniu.
