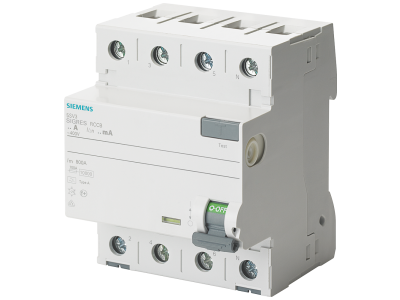

Wyłącznik różnicowoprądowy 3+N typ A, In: 25 A, 300 mA, Un AC: 400 V, SIGRES | 5SV3642-6KK12 Siemens

Alternatywny kod produktu: 5SV36426KK12

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens 5SV3642-6KK12 (SENTRON 5SV3) to urządzenie 3+N typu A o prądzie znamionowym 25 A i czułości 300 mA, przeznaczone do ochrony ludzi i mienia przed porażeniem prądem elektrycznym w instalacjach o napięciu 400 V AC. Zapewnia niezawodne odłączanie obwodu w przypadku pojawienia się prądu różnicowego, minimalizując ryzyko porażenia i pożaru.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. dla odbiorników trójfazowych w budynkach przemysłowych i mieszkalnych.
• Czułość różnicowa 300 mA: Odpowiednia do ochrony przeciwpożarowej oraz do obwodów, w których dopuszczalne są wyższe prądy upływu (np. długie linie, urządzenia z filtrami).
• Typ A (wykrywanie prądów przemiennych i pulsujących stałych): Ochrona przed prądami różnicowymi powstającymi w urządzeniach z elektroniką (prostowniki, falowniki, zasilacze impulsowe).
• Konstrukcja 3+N (4-biegunowy): Dedykowany do sieci trójfazowych z przewodem neutralnym, umożliwia zabezpieczenie wszystkich przewodów fazowych oraz N.
• Kompaktowa budowa i wygodna obsługa suwakowa: Ułatwia beznarzędziowy montaż / demontaż na szynie DIN TH35 oraz umożliwia szybką wymianę bez użycia narzędzi.

Zgodność z Normami

Wyłącznik różnicowoprądowy Siemens 5SV3642-6KK12 spełnia wymagania europejskich norm dotyczących wyłączników ochronnych różnicowoprądowych (RCD). Posiada certyfikat CE i jest zgodny z obowiązującymi przepisami bezpieczeństwa. Wszystkie urządzenia serii SENTRON są wytwarzane zgodnie z restrykcyjnymi standardami jakości Siemens.

Zastosowanie

Wyłącznik różnicowoprądowy typu A 25A/300mA przeznaczony jest do ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach elektrycznych prądu przemiennego. Sprawdza się w obwodach z urządzeniami generującymi pulsujące prądy stałe.

• Ochrona głównych rozdzielnic w budynkach mieszkalnych i komercyjnych – zabezpieczenie przed zwarciem doziemnym i porażeniem.
• Zasilanie odbiorników trójfazowych (pompy, klimatyzatory, maszyny) w których występują prostowniki lub przetwornice.
• Obwody gniazd wtyczkowych w strefach o podwyższonym ryzyku (wilgotne pomieszczenia, warsztaty).
• Zastosowanie jako główne zabezpieczenie różnicowoprądowe w tablicach rozdzielczych, w połączeniu z wyłącznikami nadprądowymi (MCB).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowoprądowego powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i warunkami instalacji (zalecany min. 4 mm² dla miedzi). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (zazwyczaj 2–3 Nm). Należy upewnić się, że kierunek przepływu prądu jest zgodny z oznaczeniami (zasilanie od góry).

FAQ

• Czy wyłącznik różnicowoprądowy typu A nadaje się do obwodów z falownikami? Tak, typ A wykrywa zarówno prądy różnicowe przemienne, jak i pulsujące stałe, więc jest odpowiedni do obwodów z falownikami, zasilaczami impulsowymi i innymi urządzeniami z prostownikami.
• Jaka jest różnica między czułością 30 mA a 300 mA? 30 mA zapewnia ochronę przed porażeniem (dla obwodów gniazd wtyczkowych), natomiast 300 mA stosuje się głównie do ochrony przeciwpożarowej oraz w obwodach o wyższych naturalnych prądach upływu, np. długich liniach lub maszynach z filtrami.
• Czy ten wyłącznik można stosować w sieci TN-S? Tak, typ A 3+N jest przeznaczony do systemu TN-S (5-żyłowego), ale może pracować także w TT, pod warunkiem odpowiedniego uziemienia. Należy sprawdzić zgodność z lokalnymi przepisami.
