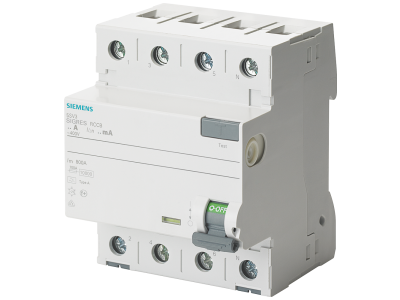

Wyłącznik różnicowoprądowy 3+N typ A, In: 80 A, 30 mA, Un AC: 400 V, SIGRES | 5SV3347-6KK12 Siemens

Alternatywny kod produktu: 5SV33476KK12

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3347-6KK12 to modułowe urządzenie ochronne typu A, 3+N (4-biegunowe), przeznaczone do kompleksowej ochrony ludzi i mienia przed skutkami porażenia prądem. Prąd znamionowy 80 A gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, a czułość 30 mA zapewnia szybkie wyłączenie przy minimalnym prądzie upływowym. Przystosowany do napięcia 400 V AC, idealny w rozdzielnicach głównych i podrozdzielniach przemysłowych oraz budynkowych.

• Prąd znamionowy In = 80 A: Umożliwia bezpieczne obciążenie dużych odbiorników bez ryzyka przegrzania lub przeciążenia w standardowych warunkach użytkowania.
• Czułość różnicowa IΔn = 30 mA: Zapewnia ochronę przed porażeniem przy małych prądach upływowych, typowo wymagana w instalacjach narażonych na kontakt bezpośredni.
• Typ A (AC/DC pulsujący): Wykrywa prądy upływowe przemienne i pulsujące stałe, co jest niezbędne w obwodach z elektroniką (np. sterowniki PLC, falowniki, zasilacze impulsowe).
• Napięcie znamionowe Un = 400 V AC (3+N): Przystosowany do sieci trójfazowych z przewodem neutralnym, stosowany w rozdzielnicach głównych w budynkach mieszkalnych, biurowych i przemysłowych.
• Wygodna obsługa suwakowa: Umożliwia beznarzędziowe zdejmowanie wyłącznika z szyny TH35 lub systemu szyn zbiorczych, co przyspiesza montaż i wymianę.

Zgodność z Normami

Wyłącznik różnicowoprądowy SENTRON 5SV3 posiada certyfikat CE i jest zgodny z wymaganiami europejskich norm dotyczących bezpieczeństwa urządzeń elektrycznych. Producent zapewnia, że urządzenie spełnia standardy branżowe dla wyłączników różnicowoprądowych, co potwierdza jego niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Model 5SV3347-6KK12 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona różnicowoprądowa w sieciach trójfazowych. Dzięki typowi A i wysokiemu prądowi znamionowemu może być stosowany w rozdzielnicach głównych i podrozdzielniach.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych – zgodnie z wymogami ochrony przed porażeniem.
• Zabezpieczenie linii zasilających urządzenia z prostownikami i impulsowymi zasilaczami (np. komputery, serwery, falowniki) – typ A wykrywa pulsujące prądy stałe.
• Instalacje przemysłowe i magazynowe, gdzie istnieje ryzyko porażeń przy pracach konserwacyjnych lub w przypadku wilgoci (pralnie, warsztaty, kuchnie komercyjne).
• Rozdzielnice główne w nowych lub modernizowanych obiektach – wysoki prąd 80 A umożliwia zabezpieczenie całej instalacji.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do 1 kV. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Przekrój przewodów dobierz zgodnie z prądem znamionowym 80 A oraz wymogami norm instalacyjnych. Moment dokręcania zacisków należy sprawdzić w dokumentacji technicznej producenta dołączonej do urządzenia. Po zamontowaniu zaleca się wykonanie testu działania przyciskiem TEST.

FAQ

• Czy wyłącznik nadaje się do obwodów z falownikami? Tak, typ A wykrywa prądy upływowe o charakterze przemiennym i pulsującym stałym, które występują w obwodach z falownikami, sterownikami PLC i zasilaczami impulsowymi.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP w danych katalogowych. W standardzie aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 w miejscu instalacji (zgodnie z ogólnymi zasadami branżowymi).
• Czy można go testować bez obciążenia? Tak, przycisk TEST umożliwia sprawdzenie działania mechanizmu różnicowego przy odłączonym odbiorniku. Należy go nacisnąć po zamontowaniu urządzenia w rozdzielnicy pod napięciem – zadziałanie powinno spowodować wyłączenie.
