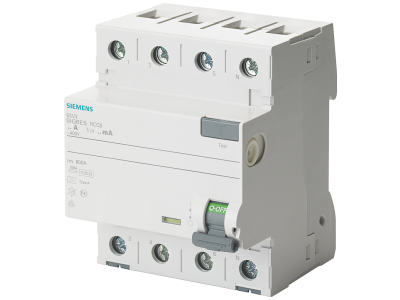

Wyłącznik różnicowoprądowy 3+N typ A, In: 63 A, 30 mA, Un AC: 400 V, SIGRES | 5SV3346-6KK12 Siemens

Alternatywny kod produktu: 5SV33466KK12

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3, symbol 5SV3346-6KK12, to urządzenie 3+N typu A o prądzie znamionowym 63 A i czułości 30 mA, przeznaczone do pracy w sieciach 400 V AC. Zapewnia kompleksową ochronę ludzi i mienia przed porażeniem prądem elektrycznym. Wyposażony w ochronę przed chwytaniem i dotykiem oraz wygodną obsługę suwakową umożliwiającą beznarzędziowe zdejmowanie z szyny montażowej.

• Prąd znamionowy In 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Prąd różnicowy 30 mA (typ A): Gwarantuje skuteczną ochronę przed porażeniem w układach z odkształconymi prądami różnicowymi (np. falowniki, prostowniki).
• Napięcie znamionowe 400 V AC: Przystosowany do standardowych sieci trójfazowych 3+N.
• Ochrona przed chwytaniem i dotykiem: Zwiększa bezpieczeństwo podczas montażu i eksploatacji w rozdzielnicach.
• Obsługa suwakowa i kod Datamatrix: Beznarzędziowy montaż/demontaż oraz szybki dostęp do danych technicznych przez aplikację Siemens Industry Online Support.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z wytycznymi dotyczącymi bezpieczeństwa elektrycznego, co potwierdza jego niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik różnicowoprądowy Siemens 5SV3 typ A znajduje zastosowanie w obwodach wymagających ochrony przeciwporażeniowej, szczególnie tam, gdzie występują odkształcone prądy różnicowe.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie instalacji przemysłowych z falownikami i zasilaczami impulsowymi.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako główny wyłącznik różnicowoprądowy.
• Ochrona w obwodach oświetlenia LED oraz urządzeń elektronicznych generujących wyższe harmoniczne.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wyłącznik przeznaczony jest do instalacji na szynie TH35 (DIN). Przy podłączaniu należy przestrzegać momentów dokręcania zacisków zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do prądu znamionowego 63 A. Po zamontowaniu sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Czy wyłącznik różnicowoprądowy 5SV3346-6KK12 nadaje się do ochrony w obwodach z falownikami? Tak, typ A został zaprojektowany do wykrywania prądów różnicowych o odkształconym przebiegu, typowych dla falowników i zasilaczy impulsowych.
• Jaka jest szerokość modułu (liczba modułów)? W dostarczonych danych nie określono szerokości modułu. Zalecamy sprawdzenie specyfikacji technicznej w karcie katalogowej Siemens.
• Czy można stosować akcesoria rozszerzające funkcjonalność? Tak, urządzenia SENTRON 5SV3 można rozbudować o uniwersalne akcesoria modułowe, takie jak styki pomocnicze czy wyzwalacze napięciowe, co ułatwia integrację z systemami automatyki.
