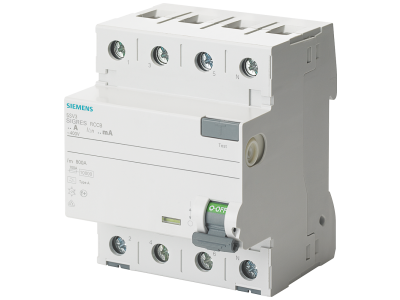

Wyłącznik różnicowoprądowy 3+N typ A, In: 25 A, 30 mA, Un AC: 400 V, SIGRES | 5SV3342-6KK12 Siemens

Alternatywny kod produktu: 5SV33426KK12

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3342 (symbol 5SV3342-6KK12) to urządzenie 3+N typu A o prądzie znamionowym 25 A i czułości 30 mA, przeznaczone do sieci 400 V AC. Zapewnia kompleksową ochronę przed porażeniem elektrycznym oraz pożarami wywołanymi prądami upływowymi. Dzięki wygodnej obsłudze suwakowej możliwe jest beznarzędziowe mocowanie i demontaż z szyny montażowej lub układu szyn zbiorczych.

• Prąd znamionowy 25 A: bezpieczna praca w obwodach o znacznym obciążeniu, np. w instalacjach gniazd wtyczkowych lub odbiornikach stałych.
• Prąd różnicowy 30 mA: skuteczna ochrona ludzi przed porażeniem Elektrycznym – zgodnie z wymaganiami instalacyjnymi.
• Typ A (wykrywanie prądów zmiennych i pulsujących stałych): niezawodne działanie w obwodach z elektroniką, prostownikami lub ściemniaczami.
• Wbudowana ochrona przed chwytaniem i dotykiem: zwiększone bezpieczeństwo podczas obsługi i konserwacji rozdzielnicy.
• Kod Datamatrix na urządzeniu: szybki dostęp do danych technicznych i instrukcji przez aplikację Siemens Industry Online Support.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Jest przeznaczone do montażu w instalacjach wykonanych zgodnie z obowiązującymi przepisami (np. IEC 60364).

Zastosowanie

Wyłącznik różnicowoprądowy Siemens 5SV3 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed porażeniem elektrycznym i pożarami od prądów upływowych.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Instalacje przemysłowe z odbiornikami generującymi prądy pulsujące (np. przetwornice, komputery, oświetlenie LED).
• Rozdzielnice główne i podrozdzielnice w systemach TN-S, TN-C-S.
• Automatyka budynkowa – zabezpieczenie obwodów sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowoprądowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i wiedzę z zakresu instalacji elektrycznych. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz zgodnie z prądem znamionowym 25 A. Moment dokręcania zacisków – stosuj się do zaleceń producenta podanych w dokumentacji.

FAQ

• Czy wyłącznik 5SV3342 wykrywa prądy stałe? Typ A wykrywa prądy zmienne sinusoidalne oraz pulsujące prądy stałe (np. po prostowaniu jednopołówkowym). Do ochrony przed gładkim prądem stałym wymagany jest typ B lub B+.
• Jak sprawdzić sprawność wyłącznika? Zaleca się okresowe testowanie przyciskiem TEST (na obudowie). Po naciśnięciu wyłącznik powinien się wyłączyć – oznacza to poprawną pracę mechanizmu różnicowego.
• Czy wyłącznik można zamontować w dowolnej rozdzielnicy? Tak, pod warunkiem że rozdzielnica jest przystosowana do montażu aparatów modułowych na szynie TH35. Wymagana jest też odpowiednia przestrzeń chłodząca i dostęp do obsługi.
