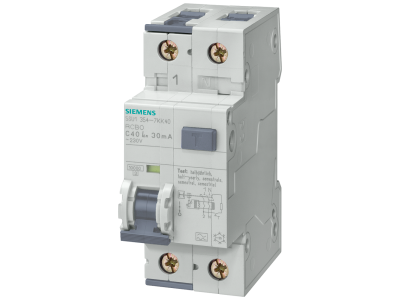

Wyłącznik różnicowo-nadprądowy kombinowany RCBO 10kA 1-bieg.+N typ A krótkozwłoczny G / K 30mA | 5SU1354-7LB16 Siemens

Alternatywny kod produktu: 5SU13547LB16

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy Siemens SENTRON 5SU1354-7LB16 to kombinowany RCBO o prądzie zwarciowym 10kA, typ A, czułości 30mA, w wykonaniu 1-biegunowym + N z charakterystyką krótkozwłoczną G/K. Zapewnia zintegrowaną ochronę przed przeciążeniem, zwarciem i prądem różnicowym, łącząc funkcje wyłącznika nadmiarowego i różnicowoprądowego w jednym module. Dzięki dwukomorowym zaciskom podłączanie przewodów o różnych przekrojach jest proste i pewne, a kompatybilność z szynami zbiorczymi Siemens 5ST3 przyspiesza montaż grupowy.

• Prąd zwarciowy 10kA: Gwarantuje bezpieczne wyłączenie w przypadku wystąpienia zwarcia w obwodach o dużej mocy zwarciowej, minimalizując ryzyko uszkodzenia instalacji.
• Typ A (czułość 30mA): Wykrywa prądy różnicowe zmienne oraz pulsujące stałe – niezbędne w obwodach zasilających urządzenia elektroniczne (np. komputery, falowniki, ładowarki). Prąd 30mA zapewnia ochronę przeciwporażeniową w obwodach końcowych.
• Krótkozwłoczność G/K: Opóźnione wyzwalanie przy prądzie różnicowym chroni przed zbędnymi wyłączeniami spowodowanymi przepięciami atmosferycznymi i zapewnia selektywność w kaskadzie z innymi urządzeniami RCD.
• Dwukomorowe zaciski: Umożliwiają łatwe podłączanie przewodów o różnych przekrojach w jednym zacisku, co skraca czas instalacji i zwiększa niezawodność połączenia.
• Kompatybilność z szynami zbiorczymi 5ST3: Szybki montaż i łatwa rozbudowa rozdzielnicy – urządzenie można podłączyć do szyn pinowych bez użycia dodatkowych przewodów.
• Kod DataMatrix: Umożliwia błyskawiczny dostęp do pełnej dokumentacji technicznej przez aplikację Siemens Industry Online Support, co ułatwia konfigurację i serwis.

Zgodność z Normami

Wyłącznik jest certyfikowany przez VDE i spełnia wymagania norm EN 61009-1 oraz EN 61009-2-1. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Dzięki połączeniu ochrony przeciwporażeniowej, przeciążeniowej i zwarciowej oraz charakterystyce krótkozwłocznej, RCBO 5SU1354-7LB16 znajduje zastosowanie w obwodach wymagających wysokiej selektywności i niezawodności.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i komercyjnych – szczególnie tam, gdzie występują urządzenia elektroniczne generujące prądy różnicowe pulsujące stałe.
• Zasilanie obwodów sterowania i automatyki budynkowej (np. sterowniki PLC, systemy HVAC) wymagających ciągłości zasilania przy przepięciach atmosferycznych.
• Selektywna ochrona w rozdzielnicach głównych i podrozdzielnicach – krótkozwłoczność G/K umożliwia kaskadowanie z wyłącznikami RCD bez ryzyka zbędnego wyłączenia.
• Instalacje wymagające zwartej budowy – 1 biegun + N pozwala zaoszczędzić miejsce w rozdzielnicy przy zachowaniu pełnej ochrony.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wyłącznik montuje się na szynie TH35 (DIN) w obudowie rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia oraz parametrów instalacji. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów należy stosować zgodnie z dokumentacją techniczną produktu (dostępną przez kod DataMatrix). Nie przekraczać parametrów znamionowych.

FAQ

• Czy wyłącznik 5SU1354-7LB16 ma podświetlenie LED sygnalizujące zadziałanie? W dostępnych danych producenta nie wskazano podświetlenia LED. Urządzenie wyposażone jest w kod DataMatrix, który umożliwia szybki dostęp do pełnych informacji technicznych, w tym ewentualnych wariantów z sygnalizacją.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony. Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się IP20. W przypadku pracy w trudnych warunkach środowiskowych należy zapewnić odpowiednią obudowę zewnętrzną.
• Co oznacza oznaczenie "krótkozwłoczny G/K" w kontekście tego RCBO? Oznacza charakterystykę czasową wyzwalania przy prądzie różnicowym – urządzenie ma krótkie opóźnienie (zwykle do kilkudziesięciu milisekund), które zapobiega fałszywym wyłączeniom wywołanym przepięciami atmosferycznymi (np. uderzeniami pioruna). Wersja G/K jest często stosowana w instalacjach wymagających selektywności z wyłącznikami RCD bez opóźnienia.
