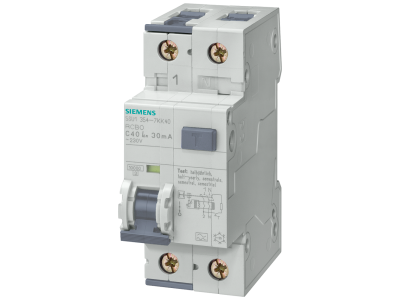

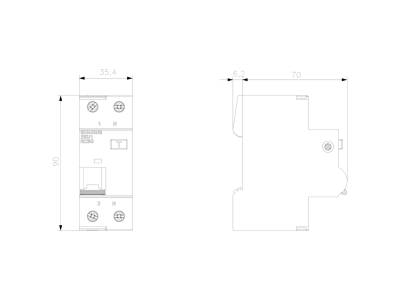

Wyłącznik różnicowo-nadprądowy kombinowany RCBO 10kA 1-bieg.+N typ AC krótkozwłoczny G / K 30mA | 5SU1354-1LB25 Siemens

Alternatywny kod produktu: 5SU13541LB25

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany Siemens SENTRON 5SU1354-1LB25 (RCBO) łączy ochronę przed przeciążeniem, zwarciem i prądem różnicowym w jednym urządzeniu. Prąd różnicowy 30 mA typu AC zapewnia ochronę przed porażeniem w obwodach prądu przemiennego, a zdolność zwarciowa 10 kA gwarantuje skuteczne przerywanie prądów zwarciowych w instalacjach o podwyższonej mocy. Charakterystyka wyzwalania G/K pozwala na stosowanie w obwodach z silnikami lub odbiornikami o dużym prądzie rozruchowym. Dwukomorowe zaciski ułatwiają podłączanie przewodów o różnych przekrojach bez utraty pewności połączenia.

• Zdolność zwarciowa 10 kA: zapewnia bezpieczne odcięcie zwarć w sieciach o dużym potencjale zwarciowym, minimalizując ryzyko uszkodzenia instalacji.
• Prąd różnicowy 30 mA typ AC: wykrywa prądy upływowe sinusoidalne w obwodach prądu przemiennego, chroniąc ludzi przed porażeniem.
• Charakterystyka wyzwalania G/K: krótkozwłoczny człon nadprądowy dostosowany do obwodów z silnikami (G) lub obciążeń o wysokim prądzie udarowym (K).
• Dwukomorowe zaciski: umożliwiają łatwe i pewne podłączenie przewodów o różnych przekrojach (np. 16 mm² i 35 mm²) bez konieczności stosowania dodatkowych tulejek.
• Kompatybilność z szynami zbiorczymi pinowymi 5ST3: szybkie i bezpieczne łączenie z innymi urządzeniami SENTRON w rozdzielnicy bez użycia dodatkowych mostków.
• Kod DataMatrix na obudowie: umożliwia błyskawiczny dostęp do pełnej dokumentacji technicznej i danych produktu za pomocą aplikacji Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm dotyczących wyłączników różnicowo-nadprądowych (RCBO) oraz posiada certyfikat CE. Produkt zaprojektowany i wyprodukowany zgodnie z wysokimi standardami jakości Siemens SENTRON, co gwarantuje niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Dzięki połączeniu ochrony zwarciowej, przeciążeniowej i różnicowej w jednym module, RCBO 5SU1354-1LB25 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zwięzła i niezawodna ochrona obwodów jedno- lub trójfazowych.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych przed przeciążeniem, zwarciem i prądem upływowym.
• Zabezpieczenie silników małej mocy oraz urządzeń o charakterystyce rozruchowej wymagającej krótkozwłocznego członu nadprądowego (charakterystyka G/K).
• Instalacje przemysłowe i komercyjne, w których wymagana jest wysoka zdolność zwarciowa (10 kA) przy oszczędności miejsca w rozdzielnicy (zastąpienie wyłącznika nadprądowego + różnicowoprądowego jednym modułem).
• Modernizacja istniejących rozdzielnic – możliwość łatwego montażu na szynie TH35 i podłączenia do szyn pinowych 5ST3.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-nadprądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Zaciski dokręcaj momentem zgodnym z dokumentacją producenta (zwykle ok. 2–3 Nm); stosuj przewody o przekroju dobranym do prądu obciążenia i zabezpieczeń nadrzędnych. Użycie szyn zbiorczych pinowych 5ST3 upraszcza okablowanie wielobiegunowe – przestrzegaj kolejności faz i neutralnego zgodnie z oznaczeniami.

FAQ

• Czy wyłącznik posiada podświetlenie/test LED? Nie, model 5SU1354-1LB25 nie ma podświetlenia. Stan zadziałania można sprawdzić wizualnie po położeniu dźwigni (wyłączony/załączony) oraz za pomocą przycisku test („T”) – po naciśnięciu powinien zadziałać człon różnicowy.
• Jaki jest stopień ochrony IP tego urządzenia? Jak większość aparatury modułowej przeznaczonej do rozdzielnic, wyłącznik ma stopień ochrony IP20 (ochrona przed dotknięciem palcem). W warunkach zabudowy w rozdzielnicy zamykanej drzwiami stopień ochrony może być wyższy.
• Czy tryb pracy styku jest normalnie zamknięty czy otwarty? Jest to wyłącznik – w stanie niezałączonym styki główne są rozwarte (normalnie otwarte). Po załączeniu dźwignią styki zwierają obwód. W przypadku zadziałania zabezpieczenia (przeciążenie, zwarcie, prąd różnicowy) styki automatycznie rozwierają się.
