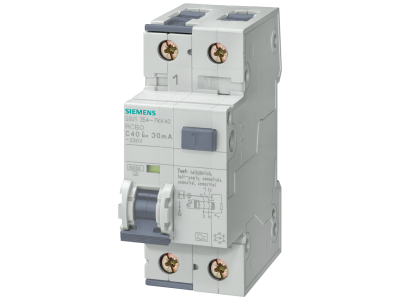

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA 1-bieg.+N typ AC krótkozwłoczny G / K | 5SU1354-0LB10 Siemens

Alternatywny kod produktu: 5SU13540LB10

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy Siemens SENTRON 5SU1354-0LB10 to kombinowane urządzenie RCBO (ang. Residual Current operated Circuit-Breaker with Overcurrent protection) o prądzie zwarciowym 10 kA, przeznaczone do ochrony obwodów jednofazowych z przewodem neutralnym. Dzięki charakterystyce krótkozwłocznej (G/K) oraz dwukomorowym zaciskom urządzenie łączy precyzję zabezpieczeń i wygodę montażu.

• Prąd zwarciowy 10 kA: zapewnia skuteczną ochronę w instalacjach o wysokim spodziewanym prądzie zwarciowym, minimalizując ryzyko uszkodzenia przewodów i urządzeń.
• 1-biegunowy + N (1P+N): dedykowany do linii jednofazowych, zabezpiecza zarówno przewód fazowy, jak i neutralny przed przeciążeniem i zwarciem.
• Typ AC (prąd różnicowy sinusoidalny): wykrywa prądy różnicowe o przebiegu sinusoidalnym, zapewniając ochronę przeciwporażeniową w standardowych instalacjach.
• Charakterystyka krótkozwłoczna G/K: opóźnione wyzwalanie w przypadku zwarć umożliwia selektywność z wyłącznikami nadprądowymi w górnych gałęziach sieci.
• Dwukomorowe zaciski: ułatwiają podłączenie przewodów o różnych przekrojach – jeden zacisk dla dużych, drugi dla mniejszych przekrojów, co przyspiesza montaż i zwiększa niezawodność połączeń.
• Kod DataMatrix: umieszczony na obudowie – pozwala na szybki dostęp do pełnej dokumentacji technicznej w aplikacji Siemens Industry Online Support.
• Kompatybilność z systemem modułowym SENTRON: urządzenie można rozbudować o akcesoria (np. styki pomocnicze, wyzwalacze napięciowe) oraz podłączyć do szyn zbiorczych pinowych 5ST3.

Zgodność z Normami

Wyłącznik RCBO 5SU1354-0LB10 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Uniwersalne urządzenie ochronne sprawdza się w wielu scenariuszach instalacyjnych – od małych rozdzielnic mieszkaniowych po przemysłowe szafy sterownicze.

• Ochrona obwodów oświetleniowych, gniazd wtykowych i innych odbiorników jednofazowych przed przeciążeniem, zwarciem i prądem różnicowym.
• Zabezpieczenie linii zasilających w automatyce budynkowej (sterowanie bramami, windami, systemami HVAC).
• Stosowanie jako główne zabezpieczenie w tablicach mieszkaniowych i biurowych, gdzie wymagana jest selektywność z wyłącznikami nadprądowymi.
• Element rozdzielnic w obiektach przemysłowych i handlowych, w których konieczne jest łączenie ochrony przeciwporażeniowej i przeciwzwarciowej w jednym module.

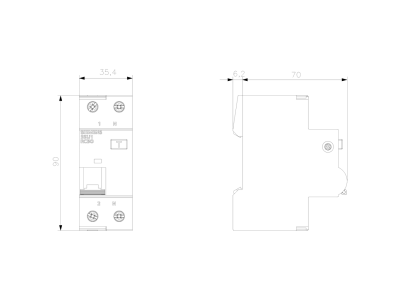

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Pamiętaj, aby przewody neutralny i fazowy podłączyć do odpowiednich zacisków oznaczonych na obudowie.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Standardowe wyłączniki RCBO z serii 5SU1 nie są wyposażone w podświetlenie. O zadziałaniu informuje mechaniczny wskaźnik na obudowie oraz wyzwolone styki.
• Jaki jest stopień ochrony tego RCBO? Urządzenie przeznaczone jest do montażu w rozdzielnicach, gdzie standardowy stopień ochrony wynosi IP20 (ochrona przed dotknięciem i wnikaniem ciał stałych o średnicy powyżej 12,5 mm). Dokładne dane znajdziesz w karcie katalogowej produktu.
• Czy mogę podłączyć przewody o różnych przekrojach do jednego zacisku? Tak, dzięki dwukomorowej konstrukcji zacisku możliwe jest bezpieczne podłączenie przewodów o różnych przekrojach w tym samym zacisku – osobno dla większego i mniejszego przekroju, co ułatwia prowadzenie instalacji.
