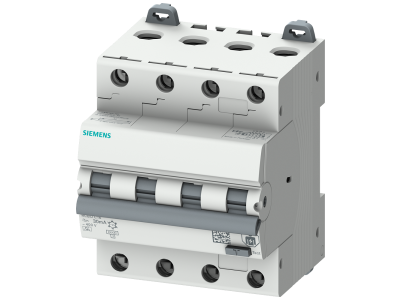

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 4-bieg. typ A, 30 mA, char. C In: 13A Un:400V | 5SU1346-7FP13 Siemens

Alternatywny kod produktu: 5SU13467FP13

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO o prądzie znamionowym 13A, napięciu 400V i charakterystyce C to czterobiegunowe zabezpieczenie łączące funkcje wyłącznika nadprądowego i różnicowoprądowego. Wysoka zdolność zwarciowa 6 kA zapewnia skuteczną ochronę przed zwarciami, tymczasem czułość 30 mA gwarantuje natychmiastowe wyłączenie w przypadku wystąpienia prądu upływowego – kluczowe dla bezpieczeństwa użytkowników. Typ A wykrywa prądy upływowe o przebiegu sinusoidalnym i pulsującym stałym DC, co zwiększa zakres zastosowań w nowoczesnych instalacjach.

• Charakterystyka C: Szybkie działanie w przypadku zwarć i przeciążeń, chroniąc obwody przed uszkodzeniami termicznymi i mechanicznymi.
• Czułość 30 mA: Natychmiastowa reakcja na prądy upływowe – minimalizuje ryzyko porażenia prądem elektrycznym w instalacjach 400V.
• Typ A: Wykrywa zarówno prądy AC sinusoidalne, jak i prądy pulsujące DC – odpowiedni do ochrony obwodów z zasilaczami impulsowymi i falownikami.
• 4-biegunowa konstrukcja: Zapewnia wyłączenie wszystkich faz jednocześnie, co jest wymagane w instalacjach trójfazowych 400V.
• Zdolność zwarciowa 6 kA: Odporność na wysokie prądy zwarciowe – niezawodne działanie w sieciach o dużej mocy.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61009-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa urządzeń elektrycznych. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Wyłącznik RCBO 4-biegunowy 13A o czułości 30 mA i charakterystyce C znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przeciwporażeniowej i przeciwzwarciowej.

• Instalacje trójfazowe 400V w budynkach mieszkalnych i przemysłowych – ochrona obwodów gniazd wtykowych, obwodów oświetleniowych i zasilania urządzeń.
• Ochrona obwodów zasilających gniazda dedykowane dla urządzeń RTV, AGD oraz narzędzi elektrycznych.
• Instalacje z odbiornikami o charakterystyce nieliniowej (falowniki, zasilacze impulsowe) – dzięki typowi A.
• Systemy zasilania awaryjnego i rozdzielnice główne – jako zabezpieczenie przed zwarciami i prądami upływowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi aparatami. Połączenia wykonać przewodami o odpowiednim przekroju, dokręcając zaciski momentem zgodnym z dokumentacją producenta. Po montażu przeprowadzić test przycisku „TEST” w celu weryfikacji poprawności działania wyłącznika różnicowoprądowego.

FAQ

• Czym różni się typ A od AC? Typ A wykrywa dodatkowo prądy upływowe o przebiegu pulsującym stałym DC (np. z zasilaczy impulsowych), podczas gdy typ AC reaguje tylko na prądy sinusoidalne AC. To sprawia, że typ A jest bardziej uniwersalny w nowoczesnych instalacjach.
• Dlaczego wybrano charakterystykę C? Charakterystyka C charakteryzuje się szybkim działaniem przy zwarciach i przeciążeniach (5-10-krotny prąd znamionowy), co zapewnia skuteczną ochronę obwodów przed uszkodzeniami termicznymi i mechanicznymi.
• Jak często należy testować wyłącznik? Test przycisku „TEST” powinien być wykonywany regularnie, co najmniej raz na 6 miesięcy, aby upewnić się o poprawnym działaniu mechanizmu różnicowoprądowego.
