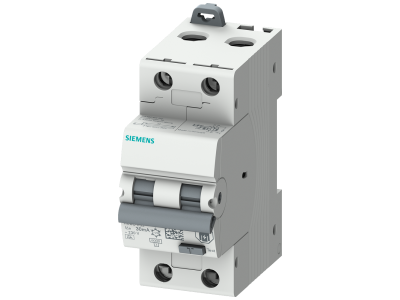

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 2-bieg. typ A, 30 mA, char. B, In:25A Un:230V | 5SU1326-6FP25 Siemens

Alternatywny kod produktu: 5SU13266FP25

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO o prądzie znamionowym 25A i napięciu 230V zapewnia kompleksową ochronę obwodów elektrycznych. Charakterystyka B oraz próg zadziałania 30mA gwarantują skuteczną ochronę przed zwarciem, przeciążeniem i prądami upływowymi. Wysoka zdolność zwarciowa 6kA zapewnia niezawodność nawet w trudnych warunkach instalacyjnych. Dwubiegunowa konstrukcja ułatwia podłączanie przewodów fazowych i neutralnych w standardowych instalacjach jednofazowych.

• Łączna ochrona przed zwarciem, przeciążeniem i prądem upływowym: Eliminuje konieczność stosowania osobnych zabezpieczeń, redukując koszty i uproszczając instalację.
• Charakterystyka B: Szybkie wyłączanie przy zwarciach i przeciążeniach, chroniąc obwód przed uszkodzeniami termicznymi.
• Próg 30mA: Wysoka czułość ochrony przeciwporażeniowej – natychmiastowe wyłączanie w przypadku pojawienia się różnicy prądów.
• Zdolność zwarciowa 6kA: Odporność na zwarcia o dużej energii, zapewniająca długotrwałą bezawaryjną pracę.
• Dwubiegunowa konstrukcja: Uproszczony montaż w instalacjach jednofazowych – jedno urządzenie chroni zarówno przewód fazowy, jak i neutralny.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich EN 61009-1 oraz EN 61009-2-1 dotyczących łącznej ochrony przed prądami różnicowymi, zwarciami i przeciążeniami. Posiada certyfikację VDE i oznakowanie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Wyłącznik RCBO przeznaczony jest do ochrony obwodów odbiorczych w instalacjach elektrycznych niskiego napięcia. Idealnie sprawdza się w miejscach wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego.

• Ochrona gniazd wtykowych w pomieszczeniach mokrych (łazienki, kuchnie).
• Zabezpieczenie obwodów odbiorczych w instalacjach mieszkalnych i biurowych.
• Ochrona urządzeń wrażliwych na wahania napięcia i prądy upływowe.
• Stosowanie jako główne zabezpieczenie przeciwporażeniowe w rozdzielnicach mieszkaniowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac konieczne jest bezwzględne odłączenie napięcia w chronionym obwodzie. Wyłącznik montować na szynie TH35 zgodnie z kierunkiem wskazanym na urządzeniu. Przewody podłączać do zacisków zgodnie z oznaczeniami L (faza) i N (neutralny), dokręcając je z wymaganym momentem siłowym. Po montażu przeprowadzić test przycisku "TEST" w celu weryfikacji poprawności działania.

FAQ

• Czy wyłącznik RCBO chroni przed zwarciem i przeciążeniem? Tak – charakterystyka B oraz zdolność zwarciowa 6kA zapewniają ochronę przed zwarciami i przeciążeniami, a próg 30mA chroni przed prądami upływowymi.
• Jaka jest różnica między RCBO a RCD? RCBO (Residual Current operated Circuit-Breaker with Overcurrent protection) łączy funkcję wyłącznika różnicowoprądowego (RCD) z wyłącznikiem nadprądowym (MCB), zapewniając kompleksową ochronę w jednym urządzeniu.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Nie – urządzenie jest dwubiegunowe i przeznaczone do instalacji jednofazowych 230V. Do ochrony obwodów trójfazowych wymagane są odpowiednie wyłączniki 4-biegunowe.
