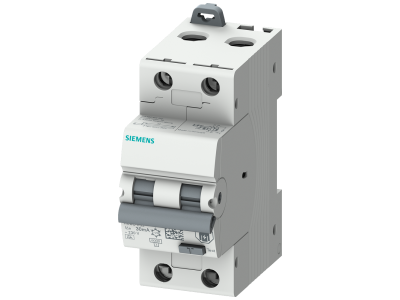

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 2-bieg. typ A, 30 mA, char. B, In:13A Un:230V | 5SU1326-6FP13 Siemens

Alternatywny kod produktu: 5SU13266FP13

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany (RCBO) to zaawansowane urządzenie zabezpieczające, łączące funkcje wyłącznika nadprądowego i różnicowoprądowego w jednym kompaktowym module. Przeznaczony do ochrony obwodów jednofazowych 230V, wykonany w klasie II z dwoma biegunami, charakterystyką B i prądem znamionowym 13A. Dzięki zdolności zwarciowej 6 kA skutecznie chroni instalację przed zwarciami, przeciążeniami oraz prądami upływowymi do 30 mA, minimalizując ryzyko porażenia prądem.

• Zdolność zwarciowa 6 kA: Zapewnia odporność na zwarcia o prądzie do 6000 A, chroniąc instalację przed uszkodzeniami mechanicznymi i termicznymi.
• Charakterystyka B: Szybkie działanie przy zwarciach i przeciążeniach o niewielkiej bezwładności cieplnej – idealne do ochrony gniazd, oświetlenia i urządzeń o niskim prądzie rozruchowym.
• Prąd różnicowy 30 mA: Wysoka czułość na prądy upływowe – natychmiastowe wyłączenie w przypadku zagrożenia porażeniem (np. uszkodzona izolacja, kontakt z częściami czynnymi).
• Dwubiegunowa konstrukcja (2P): Ochrona zarówno przewodu fazowego, jak i neutralnego – standardowe rozwiązanie w instalacjach jednofazowych.
• Dwukomorowe zaciski: Umożliwiają łatwe podłączanie przewodów o różnych przekrojach, skracając czas montażu i redukując ryzyko błędów instalacyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich EN 61009-1 oraz EN 61009-2-1, co potwierdza jego zgodność z dyrektywami Unii Europejskiej. Posiada certyfikację VDE i oznaczenie CE, gwarantujące wysoki poziom bezpieczeństwa i niezawodności.

Zastosowanie

Wyłącznik RCBO znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest kompleksowa ochrona przed zwarciami, przeciążeniami i prądami różnicowoprądowymi.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach mieszkalnych, biurowych i usługowych.
• Zabezpieczenie linii zasilających oświetlenie LED i tradycyjne.
• Ochrona urządzeń AGD o niskim prądzie znamionowym (np. lodówki, pralki, zmywarki).
• Stosowanie w obwodach dedykowanych do zasilania narzędzi elektrycznych w warsztatach i na placach budowy.

Wskazówki Montażowe

Montaż wyłącznika RCBO powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN zgodnie z kierunkiem wskazanym na obudowie. Przewody fazowy i neutralny podłączyć do odpowiednich zacisków (oznaczonych L i N), dbając o prawidłowe dokręcenie śrub (zalecany moment 2 Nm). Test funkcjonalny należy przeprowadzić za pomocą przycisku „TEST” po zakończeniu montażu. Regularnie sprawdzaj działanie wyłącznika, co najmniej raz na 6 miesięcy.

FAQ

• Czym różni się RCBO od standardowego wyłącznika różnicowoprądowego (RCD)? RCBO łączy w jednym urządzeniu funkcje wyłącznika nadprądowego (chroni przed zwarciem i przeciążeniem) oraz wyłącznika różnicowoprądowego (ochrona przeciwporażeniowa). Pozwala to na oszczędność miejsca w rozdzielnicy i uproszczenie instalacji.
• Dlaczego charakterystyka B jest odpowiednia do mojej instalacji? Charakterystyka B charakteryzuje się szybkim działaniem przy zwarciach i przeciążeniach o niewielkiej bezwładności cieplnej. Jest zalecana do ochrony obwodów zasilających gniazda wtykowe, oświetlenie oraz urządzenia o niskim prądzie rozruchowym.
• Jak często należy przeprowadzać test RCBO? Zaleca się przeprowadzanie testu funkcjonalnego (przyciskiem „TEST”) co najmniej raz na 6 miesięcy, aby potwierdzić sprawność wyłącznika. Dodatkowo, po każdej awarii lub podejrzeniu nieprawidłowego działania, należy wykonać test.
