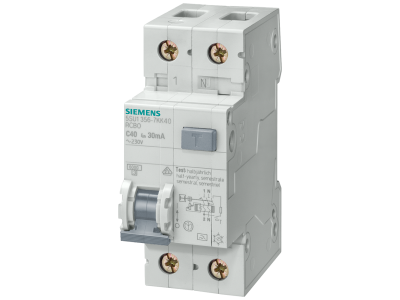

Wyłącznik różnicowo-nadprądowy komb. RCBO 6kA, 1P+N, typ AC, 300 mA, char. C, In: 20 A, Un AC: 230V | 5SU1656-1KK20 Siemens

Alternatywny kod produktu: 5SU16561KK20

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO Siemens SENTRON 5SU1656-1KK20 to urządzenie zabezpieczające łączące w jednym module ochronę przed przeciążeniem, zwarciem oraz prądem różnicowym. Przeznaczony do pracy w sieci 1-fazowej (1P+N) o napięciu znamionowym 230 V AC, z prądem znamionowym 20 A, charakterystyką wyzwalania C i czułością różnicową 300 mA (typ AC). Zdolność zwarciowa 6 kA zapewnia skuteczne wyłączenie przy wysokich prądach zwarciowych. Dwukomorowe zaciski ułatwiają podłączanie przewodów o różnych przekrojach.

• Prąd znamionowy 20 A (charakterystyka C): Zabezpiecza obwody przed przeciążeniem i zwarciem – idealny do odbiorników o podwyższonym prądzie rozruchu (np. silniki, transformatory).
• Prąd różnicowy 300 mA (typ AC): Chroni przed porażeniem elektrycznym w obwodach z przebiegami sinusoidalnie zmiennymi (standardowe obciążenia rezystancyjne i indukcyjne).
• Zdolność zwarciowa 6 kA: Gwarantuje bezpieczne wyłączenie przy wysokich prądach zwarciowych, zwiększając niezawodność instalacji.
• Dwukomorowe zaciski: Umożliwiają szybkie i pewne podłączenie przewodów o różnych przekrojach – oszczędność czasu montażu.
• Kompatybilność z systemem modułowym SENTRON: Łatwa rozbudowa o akcesoria (np. styki pomocnicze, sygnalizatory) oraz podłączenie do szyn zbiorczych pinowych 5ST3.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE. Zaprojektowane zgodnie z wytycznymi dla wyłączników różnicowo-prądowych i nadprądowych, zapewniając bezpieczną eksploatację w instalacjach niskiego napięcia. Kod Datamatrix na obudowie umożliwia szybki dostęp do pełnych danych technicznych przez aplikację Siemens Industry Online Support.

Zastosowanie

Wyłącznik RCBO 5SU1656 znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, usługowych i lekkiego przemysłu, gdzie wymagana jest kompaktowa ochrona kombinowana.

• Ochrona obwodów gniazd wtykowych i oświetleniowych w domach i biurach.
• Zabezpieczenie obwodów sterowania – styczników, przekaźników, PLC – przed zwarciem i prądem różnicowym.
• Instalacje z odbiornikami o charakterze rezystancyjnym i indukcyjnym (grzałki, silniki, wentylatory).
• Modernizacja rozdzielnic – zastąpienie osobnych wyłączników nadprądowych i różnicowoprądowych jednym urządzeniem oszczędzającym miejsce na szynie TH35.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez kwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Zaciski dokręcać momentem zgodnym z instrukcją montażu (zwykle 2,0–2,5 Nm). Należy przestrzegać polaryzacji – zasilanie od góry, odbiór od dołu (zgodnie z oznaczeniami na obudowie).

FAQ

• Czy wyłącznik nadaje się do ochrony przed porażeniem w obwodach z silnikami? Tak, typ AC jest przeznaczony do prądów różnicowych sinusoidalnych występujących w obwodach rezystancyjnych i indukcyjnych. Dla obwodów z przekształtnikami energoelektronicznymi (np. falowniki) zaleca się typ A lub F.
• Jaki jest stopień ochrony tego RCBO? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20 od strony czołowej – przed montażem należy sprawdzić szczelność obudowy.
• Czy charakterystyka C oznacza opóźnione wyzwalanie? Charakterystyka C powoduje wyzwalanie przy prądzie zwarciowym 5–10 razy większym od prądu znamionowego (100–200 A dla 20 A). Jest przeznaczona do obwodów z odbiornikami o podwyższonym prądzie rozruchu, nie mylić z opóźnieniem czasowym – wyzwalanie różnicowoprądowe jest natychmiastowe.
