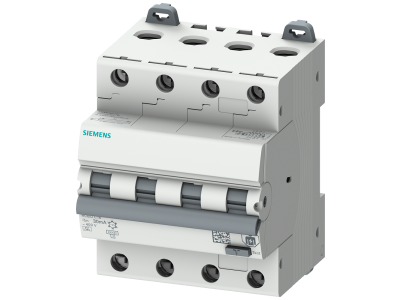

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 4-bieg. typ A, 30 mA, char. B In: 32A Un:400V | 5SU1346-6FP32 Siemens

Alternatywny kod produktu: 5SU13466FP32

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO o prądzie znamionowym 32A, 4-biegunowy, charakterystyce B i czułości 30mA zapewnia kompleksową ochronę instalacji trójfazowych przed porażeniem prądem, zwarciami oraz przeciążeniami. Przeznaczony do montażu w rozdzielnicach o napięciu znamionowym 400V. Klasa ograniczenia energii 1 gwarantuje szybką reakcję w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji.

• 4-biegunowa konstrukcja: Zapewnia ochronę wszystkich faz i przewodu neutralnego w układach trójfazowych, eliminując ryzyko niesymetrycznego obciążenia.
• Czułość 30mA typ A: Szybka reakcja na prądy różnicowe AC i DC, chroniąc przed porażeniem prądem rażeniowym w instalacjach z urządzeniami zasilanymi z przetwornic częstotliwości.
• Prąd znamionowy 32A: Odpowiedni do zabezpieczania obwodów odbiorczych o średnim obciążeniu, takich jak gniazda wtykowe, obwody oświetleniowe lub maszyny przemysłowe.
• Charakterystyka B: Szybkie działanie przy zwarciach i przeciążeniach, charakterystyczne dla obwodów z obciążeniami rezystancyjnymi i małymi silnikami indukcyjnymi.
• Znamionowa zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę nawet w instalacjach o wysokim prądzie zwarciowym.
• Napięcie znamionowe 400V: Kompatybilny z instalacjami trójfazowymi o napięciu międzyfazowym 400V, typowym dla sieci przemysłowych i budynków komercyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61009-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa wyłączników różnicowoprądowych. Posiada oznaczenie CE i jest zgodny ze standardami VDE i IEC dla aparatury modułowej.

Zastosowanie

RCBO znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed prądami różnicowymi, zwarciami i przeciążeniami, szczególnie w układach trójfazowych.

• Ochrona obwodów gniazd wtykowych w budynkach biurowych, magazynach i obiektach użyteczności publicznej.
• Zabezpieczanie obwodów oświetleniowych w halach produkcyjnych i magazynowych.
• Ochrona maszyn i urządzeń przemysłowych zasilanych z sieci trójfazowej 400V.
• Instalacje fotowoltaiczne – ochrona falowników i komponentów systemu przed prądami upływowymi.
• Obwody zasilające pompy, wentylatory i inne odbiorniki o charakterze indukcyjnym.

Wskazówki Montażowe

Montaż wyłącznika RCBO powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy montować w pionowych rzędach rozdzielnicy, zgodnie z oznaczeniami fazowymi. Po zamontowaniu należy przeprowadzić test działania przycisku „TEST” oraz sprawdzić poprawność działania w obwodzie. Należy pamiętać, że klasa ograniczenia energii 1 wymaga przestrzegania normatywnych ograniczeń użycia określonych w dokumentacji technicznej.

FAQ

• Jaka jest różnica między RCBO a RCD? RCBO (Residual Current operated Circuit-Breaker with Overcurrent protection) łączy w sobie funkcję wyłącznika różnicowoprądowego i wyłącznika nadprądowego, zapewniając ochronę zarówno przed prądami upływowymi, jak i zwarciami/przeciążeniami. RCD (Residual Current Device) chroni jedynie przed prądami różnicowymi.
• Czy RCBO chroni przed zwarciem fazy z ziemią? Tak – wyłącznik różnicowo-nadprądowy RCBO wykrywa przepływ prądu różnicowego spowodowany zwarciem doziemnym i natychmiast odcina zasilanie, chroniąc przed porażeniem i uszkodzeniem instalacji.
• Dlaczego charakterystyka B jest odpowiednia dla tego RCBO? Charakterystyka B charakteryzuje się szybkim działaniem przy zwarciach i przeciążeniach (3-5-krotny prąd znamionowy), co czyni ją idealną do zabezpieczania obwodów z odbiornikami rezystancyjnymi i małymi silnikami indukcyjnymi, typowymi dla instalacji trójfazowych.
