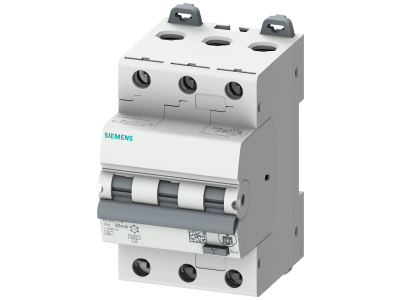

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 6 kA, 3-bieg. typ A, 30 mA, char. C, In:25A Un:400V | 5SU1336-7FP25 Siemens

Alternatywny kod produktu: 5SU13367FP25

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO o prądzie znamionowym 25A i napięciu 400V zapewnia kompleksową ochronę instalacji elektrycznych. Trójbiegunowe rozwiązanie z charakterystyką C (dla obwodów oświetleniowych i gniazd wtykowych) oraz czułością 30 mA chroni przed prądami upływowymi, zwarciem i przeciążeniem. Wyłącznik charakteryzuje się prądem wyłączalnym 6 kA i jest przeznaczony do montażu na szynie zbiorczej pinowej 5ST3.

• 3-biegunowa konstrukcja: Zapewnia ochronę wszystkich faz instalacji trójfazowej, eliminując ryzyko awarii spowodowanej zwarciem międzyfazowym.
• Typ A – czułość na prądy różnicowe AC i DC: Chroni przed prądami upływowymi stałymi i zmiennymi, w tym wywołanymi przez urządzenia elektroniczne z prostownikami.
• Charakterystyka C i prąd znamionowy 25A: Optymalny dobór do obwodów oświetleniowych i gniazd wtykowych – szybkie reagowanie na zwarcia i przeciążenia.
• Prąd wyłączalny 6 kA: Wysoka zdolność wyłączania zwarć, minimalizująca ryzyko uszkodzeń instalacji.
• Dwukomorowe zaciski: Umożliwiają łatwe podłączanie przewodów o różnych przekrojach, skracając czas montażu i redukując ryzyko błędów połączeniowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich EN 61009-1 i EN 61009-2-1 dotyczących wyłączników różnicowo-nadprądowych. Posiada certyfikację VDE oraz oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik RCBO znajduje zastosowanie w instalacjach trójfazowych, gdzie wymagana jest ochrona przed zwarciem, przeciążeniem i prądami upływowymi – szczególnie w obwodach mieszkaniowych, biurowych i przemysłowych.

• Ochrona obwodów gniazd wtykowych i oświetlenia w instalacjach trójfazowych.
• Zabezpieczenie urządzeń elektronicznych wrażliwych na prądy różnicowe (np. komputery, sprzęt AGD z układami elektronicznymi).
• Instalacje przemysłowe i warsztaty – ochrona maszyn i urządzeń przed zwarciami i przeciążeniami.
• Rozbudowane systemy elektryczne z możliwością integracji z szynami zbiorczymi pinowymi 5ST3.

Wskazówki Montażowe

Montaż wyłącznika powinien przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie wyłączyć napięcie w chronionej instalacji. Wyłącznik montować na szynie zbiorczej pinowej 5ST3, dokręcając go z odpowiednim momentem. Przewody fazowe podłączać do zacisków oznaczonych L1, L2, L3, a przewód neutralny do zacisku N. Zaleca się zachowanie minimalnego odstępu między sąsiednimi wyłącznikami (zgodnie z normą) oraz stosowanie odpowiedniego momentu dokręcania (szczegóły w dokumentacji producenta). Po montażu przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania.

FAQ

• Jaka jest różnica między typem A a typem AC? Typ A reaguje na prądy różnicowe stałe (DC) i przemienne (AC), co jest istotne w instalacjach z urządzeniami elektronicznymi (np. zasilacze impulsowe). Typ AC działa tylko na prądy AC.
• Czy wyłącznik można stosować w instalacji domowej? Tak – charakterystyka C i prąd znamionowy 25A są odpowiednie do typowych obwodów gniazd wtykowych i oświetlenia w instalacjach mieszkaniowych trójfazowych.
• Jakie są zalety dwukomorowych zacisków? Umożliwiają podłączanie przewodów o różnych przekrojach (np. 6 mm² i 2,5 mm²) bez konieczności stosowania specjalnych złączek, co ułatwia montaż i redukuje koszty.
