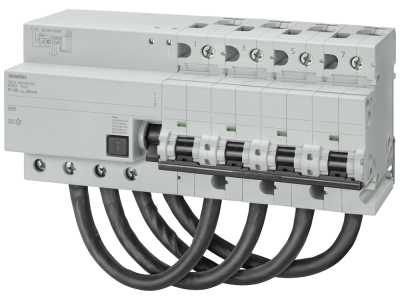

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA 4P typ B+ krótkozwłoczny K 30mA char D In: 100A | 5SU1374-8DK81 Siemens

Alternatywny kod produktu: 5SU13748DK81

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany (RCBO) o symbolu 5SU1374-8DK81 to zaawansowane urządzenie zabezpieczające łączące funkcję wyłącznika nadmiarowo-prądowego (MCB) i wyłącznika różnicowo-prądowego (RCD). Przeznaczony do ochrony obwodów 4-biegunowych (3F+N) przed zwarciem, przeciążeniem oraz prądami upływowymi (30 mA). Charakterystyka zwłoczna typu B+ zapewnia selektywną ochronę urządzeń wrażliwych na prądy różnicowe, takich jak falowniki, zasilacze czy układy elektroniczne.

• Znamionowa zdolność zwarciowa 10 kA: Gwarantuje skuteczną ochronę w instalacjach niskiego napięcia, wytrzymując wysokie prądy zwarciowe bez uszkodzeń.
• Charakterystyka B+ zwłoczna: Ochrona przed zwarciem i prądami upływowymi o charakterystyce wolno narastającej, idealna do zasilania urządzeń elektronicznych i napędów.
• Prąd znamionowy 100A: Wysoka obciążalność prądowa, umożliwiająca zabezpieczenie głównych obwodów rozdzielnic.
• Prąd różnicowy 30 mA: Standardowa ochrona przeciwporażeniowa, skuteczna w przypadku zwarć doziemnych i dotykowych.
• 4-biegunowa konstrukcja (3F+N): Zapewnia kompleksową ochronę obwodów trójfazowych z neutralnym, w tym w instalacjach zasilanych przez falowniki.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich EN 61009-1 oraz EN 61009-2-1 dotyczących wyłączników różnicowo-nadprądowych. Posiada certyfikat VDE i znak CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik RCBO 5SU1374-8DK81 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz instalacjach specjalnych wymagających selektywnej ochrony przeciwporażeniowej.

• Ochrona obwodów zasilających falowniki, przemienniki częstotliwości i napędy elektryczne.
• Zabezpieczenie obwodów gniazd wtykowych w pomieszczeniach zagrożonych porażeniem (np. łazienki, kuchnie gastronomiczne).
• Ochrona obwodów oświetlenia zewnętrznego i reklam świetlnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych i biurowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, w trybie beznapięciowym. Urządzenie należy zamontować na szynie TH 35 mm w rozdzielnicy. Przewody fazowe i neutralny podłączyć do odpowiednich zacisków, zwracając uwagę na prawidłowy moment dokręcenia (zgodnie z dokumentacją techniczną). Charakterystyka zwłoczna B+ wymaga zastosowania odpowiednich nastaw w przypadku współpracy z urządzeniami o nietypowych charakterystykach prądowych. Po montażu należy przeprowadzić test wyzwalania przyciskiem TEST.

FAQ

• Czy wyłącznik RCBO chroni przed zwarciem i przeciążeniem? Tak – kombinowana konstrukcja zapewnia ochronę zarówno przed zwarciem (funkcja MCB) jak i prądami upływowymi (funkcja RCD).
• Jaka jest różnica między charakterystyką B a B+? Charakterystyka B+ jest zwłoczna i przeznaczona do ochrony urządzeń wrażliwych na wolno narastające prądy różnicowe, podczas gdy klasyczna B reaguje na szybkie wzrosty prądu.
• Czy można stosować ten wyłącznik w instalacjach domowych? Tak – nadaje się do zabezpieczenia obwodów gniazd wtykowych, oświetlenia i mniejszych silników, jednak głównie dedykowany do instalacji przemysłowych ze względu na wysoki prąd znamionowy (100A).
