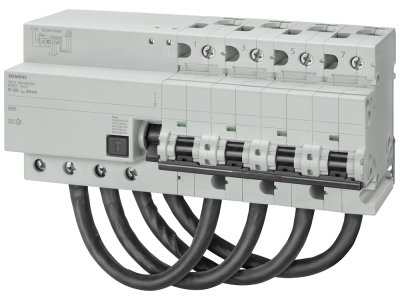

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA 4bieg typ B krótkozwłoczny K 30mA char D In: 100A | 5SU1374-8AK81 Siemens

Alternatywny kod produktu: 5SU13748AK81

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO (symbol 5SU1374-8AK81) o prądzie znamionowym 100A, charakterystyce działania K i znamionowym prądzie różnicowym 30mA zapewnia kompleksową ochronę obwodów jednofazowych i trójfazowych. Zaprojektowany w 4-biegowej wersji z typem B, charakteryzuje się krótkozwłocznym działaniem, co gwarantuje szybkie odłączenie w sytuacji zwarcia, przeciążenia lub wystąpienia prądu upływowego.

• Łączona ochrona 3w1: Jednoczesna ochrona przed zwarciem, przeciążeniem i prądem różnicowym (upływowym) eliminuje potrzebę stosowania dodatkowych zabezpieczeń.
• Charakterystyka działania K: Szybkie wyłączenie zwarciowe i krótkozwłoczne działanie przy przeciążeniach – idealne dla obwodów z silnikami i odbiornikami o dużym prądzie rozruchowym.
• 4-biegowa konstrukcja: Zapewnia ochronę wszystkich faz w obwodach trójfazowych, dostosowana do instalacji przemysłowych i budowlanych.
• Zaciski dwukomorowe: Ułatwiają podłączanie przewodów o różnych przekrojach bez konieczności stosowania złączek pośrednich.
• Kod DataMatrix: Szybki dostęp do danych technicznych i dokumentacji poprzez skanowanie kodu – oszczędność czasu podczas serwisu i identyfikacji parametrów.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich EN 61009-1 oraz EN 61009-2-1, co potwierdza jego zgodność z dyrektywami UE i oznaczenie CE. Certyfikowany przez VDE – niezależną jednostkę certyfikującą.

Zastosowanie

RCBO 100A, 4-bieg, typ B znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przed zwarciami, przeciążeniami i prądami upływowymi.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o dużym prądzie rozruchowym.
• Instalacje budowlane i remontowe – zabezpieczenie przed zwarciem i prądami upływowymi w obwodach gniazd i oświetlenia.
• Rozdzielnice główne i podrozdzielnice w obiektach komercyjnych i użyteczności publicznej.
• Obwody zasilające wrażliwe urządzenia elektroniczne, gdzie konieczna jest natychmiastowa reakcja na zwarcia i prądy upływowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy montować na szynie DIN o szerokości 35mm. Zaciski podłączyć zgodnie z oznaczeniami L1, L2, L3, N (dla obwodów trójfazowych) lub L, N (dla obwodów jednofazowych). Dokręcić zaciski z odpowiednim momentem obrotowym (szczegóły w dokumentacji producenta). Po montażu przeprowadzić test przyciskiem „TEST” i sprawdzić poprawność działania. Unikać montażu w miejscach narażonych na wilgoć i pył.

FAQ

• Jaka jest różnica między charakterystyką K a B? Charakterystyka K zapewnia szybkie wyłączenie zwarciowe i krótkozwłoczne działanie przy przeciążeniach, co jest idealne dla obwodów z silnikami. Charakterystyka B reaguje wolniej, co czyni ją mniej odpowiednią dla odbiorników o dużym prądzie rozruchowym.
• Czy RCBO może zastąpić wyłącznik nadprądowy i wyłącznik różnicowoprądowy? Tak – RCBO (Residual Current operated Circuit-Breaker with Overcurrent protection) łączy funkcje obu tych urządzeń, zapewniając kompleksową ochronę w jednym module.
• Jakie jest przeznaczenie kodu DataMatrix? Kod umożliwia szybkie uzyskanie danych technicznych, schematów podłączenia i dokumentacji produktu poprzez skanowanie aplikacją Siemens Industry Online Support, co znacznie ułatwia identyfikację i serwis urządzenia.
