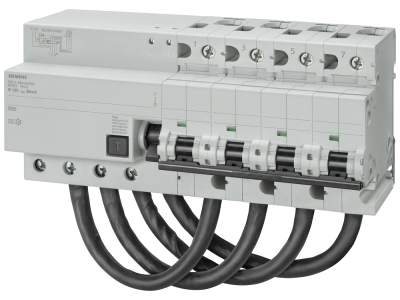

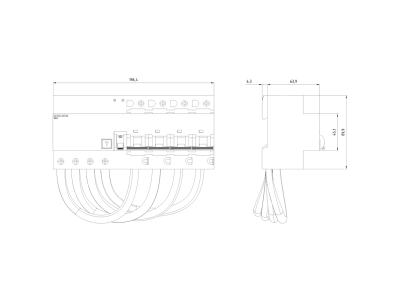

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA 4-bieg typ A selektywny 300mA char B In: 125A | 5SU1644-6WK82 Siemens

Alternatywny kod produktu: 5SU16446WK82

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy RCBO Siemens SENTRON 5SU1644-6WK82 łączy ochronę przed przeciążeniem, zwarciem i prądem różnicowym w jednym module. Prąd znamionowy 125 A zapewnia bezpieczną pracę nawet w obwodach o znacznym obciążeniu, a zdolność zwarciowa 10 kA gwarantuje skuteczne odcięcie prądów awaryjnych w instalacjach przemysłowych i budynkowych. Typ A selektywny z progiem 300 mA umożliwia selektywne wyłączanie w układach rozdzielczych, minimalizując niepotrzebne wyłączenia. Charakterystyka B zapewnia szybką reakcję przy przeciążeniach w obwodach o małych prądach rozruchowych.

• Prąd znamionowy 125 A: Odpowiedni do obciążeń głównych rozdzielnic i linii zasilających, redukuje ryzyko przegrzania przewodów.
• Zdolność zwarciowa 10 kA: Skuteczna ochrona przy wysokich prądach zwarciowych, zgodna z wymaganiami nowoczesnych instalacji.
• Typ A selektywny z progiem 300 mA: Eliminuje niepotrzebne wyłączenia w przypadku zwarć w dalszych odcinkach instalacji, zwiększając ciągłość zasilania.
• Charakterystyka B: Szybkie wyzwalanie w zakresie przeciążeń (3–5 krotność In), idealna do obwodów z odbiornikami rezystancyjnymi (grzałki, żarówki) oraz silnikami o niskim prądzie rozruchowym.
• Dwukomorowe zaciski: Umożliwiają łatwe podłączenie przewodów o różnych przekrojach (np. 2,5 mm² i 4 mm²) bez potrzeby stosowania dodatkowych adapterów.

Zgodność z Normami

Wyłącznik RCBO 5SU1644-6WK82 posiada certyfikat VDE i jest zgodny z normami PN-EN 61009-1 oraz PN-EN 61009-2-1. Spełnia wymagania dyrektyw Unii Europejskiej, co potwierdza oznaczenie CE.

Zastosowanie

Urządzenie przeznaczone do stosowania w rozdzielnicach głównych oraz podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych. Doskonale sprawdza się w obwodach wymagających selektywnego wyzwalania różnicowego.

• Ochrona linii kablowej zasilającej mieszkanie lub biuro przed przeciążeniem i zwarciem.
• Zabezpieczenie obwodów gniazd wtyczkowych w instalacjach przemysłowych z odbiornikami wrażliwymi na wyłączenia.
• Stosowanie w układach rozdzielczych z wyłącznikami głównymi – zapewnia selektywność z wyłącznikami nadprądowymi o charakterystyce C/D.
• Ochrona silników elektrycznych o małej mocy (do ok. 30 kW) przed zwarciem i prądem różnicowym.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (TS35). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 125 A oraz normą PN-IEC 60364. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta (zalecany 2-2,5 Nm). Do podłączenia dopuszcza się przewody miedziane o przekroju 1,5–50 mm² w zależności od konfiguracji zacisków dwukomorowych.

FAQ

• Dlaczego wyłącznik RCBO 5SU1644-6WK82 ma oznaczenie typu A selektywnego? Typ A selektywny oznacza, że urządzenie wyzwala od prądów różnicowych o kształcie sinusoidalnym oraz tętniącym z opóźnieniem czasowym. Opóźnienie to (selektywność) zapobiega wyłączeniu całej instalacji przy zwarciu w dalszym obwodzie – wyłącznik reaguje dopiero po zadziałaniu wyłącznika końcowego, co zapewnia ciągłość zasilania w pozostałych obwodach.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10 kA (prąd zwarciowy do 10 000 A) zgodnie z normą PN-EN 61009-1. Oznacza to, że urządzenie bezpiecznie rozłącza prąd zwarciowy do tej wartości bez uszkodzenia.
• Czy mogę podłączyć przewody o różnych przekrojach do jednego zacisku? Tak, wyłącznik posiada dwukomorowe zaciski, które umożliwiają jednoczesne podłączenie dwóch przewodów o różnych przekrojach (np. 2,5 mm² i 4 mm²) bez konieczności stosowania dodatkowych łączników. Ułatwia to wykonywanie połączeń rozgałęźnych w rozdzielnicy.
