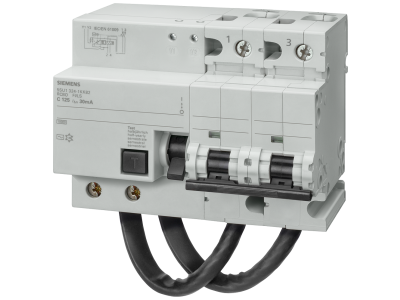

Wyłącznik różnicowo-nadprądowy komb. RCBO, 10 kA, 2P, typ A, 300 mA, char. C, In: 125 A, Un AC: 230V | 5SU1624-7KK82 Siemens

Alternatywny kod produktu: 5SU16247KK82

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy (RCBO) Siemens SENTRON 5SU1624-7KK82 to kompaktowe urządzenie łączące ochronę przed przeciążeniem, zwarciem i prądem różnicowym w jednym module. Dzięki prądowi znamionowemu 125 A oraz zdolności wyłączania zwarciowego 10 kA zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach przemysłowych. Konfiguracja 2-biegunowa (2P) i napięcie 230 V AC czynią go odpowiednim do obwodów jednofazowych. Charakterystyka C (5-10×In) oraz człon różnicowoprądowy typu A (300 mA) pozwalają na zastosowanie przy odbiornikach o charakterze indukcyjnym oraz urządzeniach elektronicznych generujących wyższe harmoniczne.

• Prąd znamionowy 125 A: Umożliwia zasilanie odbiorników o znacznym poborze mocy bez ryzyka przeciążenia obwodu.
• Zdolność wyłączania zwarciowego 10 kA: Skutecznie przerywa prądy zwarciowe do 10 000 A, chroniąc instalację i podłączone urządzenia.
• Typ A (300 mA): Wykrywa prądy różnicowe stałe oraz przemienne, idealny przy falownikach, zasilaczach impulsowych i sprzęcie RTV/IT.
• Charakterystyka C: Odpowiednia dla odbiorników o charakterze indukcyjnym – silników, sprężarek, pomp – gdzie prąd rozruchu jest kilkakrotnie wyższy od znamionowego.
• Dwukomorowe zaciski: Umożliwiają łatwe podłączenie przewodów o różnych przekrojach, co skraca czas montażu i zwiększa pewność połączenia.

Zgodność z Normami

Wyłącznik RCBO Siemens 5SU1624-7KK82 posiada certyfikat VDE i jest zgodny z normami EN 61009-1 oraz EN 61009-2-1, obejmującymi wymagania dla wyłączników różnicowo-nadprądowych. Spełnia również wymogi dyrektyw unijnych, co potwierdza oznakowanie CE.

Zastosowanie

Urządzenie dedykowane do ochrony obwodów jednofazowych w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych, handlowych oraz mieszkalnych o podwyższonych wymaganiach. Sprawdzi się wszędzie tam, gdzie występują duże moce oraz odbiorniki generujące zakłócenia lub prądy różnicowe o charakterze mieszanym.

• Ochrona obwodów zasilających silniki, pompy, sprężarki i inne odbiorniki indukcyjne w instalacjach przemysłowych.
• Zabezpieczenie obwodów gniazd wtykowych i oświetleniowych w obiektach wyposażonych w sprzęt elektroniczny (komputery, UPS, falowniki).
• Stosowany w rozdzielnicach głównych budynków mieszkalnych i biurowych, gdzie wymagany jest prąd znamionowy 125 A oraz ochrona różnicowoprądowa.
• Idealny do modernizacji istniejących instalacji – zastępuje dwa oddzielne urządzenia (wyłącznik nadprądowy i różnicowoprądowy) w jednej 2-biegunowej szerokości.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski dokręcaj momentem podanym w instrukcji (zwykle 2,5-3 Nm). Przekrój przewodów dobierz do prądu znamionowego 125 A oraz warunków środowiskowych. Po zamontowaniu sprawdź poprawność działania poprzez naciśnięcie przycisku „TEST”.

FAQ

• Jaki typ członu różnicowoprądowego ma ten wyłącznik? Wyłącznik posiada człon typu A, który reaguje na prądy różnicowe przemienne oraz stałe pulsujące, co jest wymagane przy odbiornikach elektronicznych (falowniki, zasilacze impulsowe). Prąd zadziałania różnicowego wynosi 300 mA.
• Jaka jest charakterystyka wyzwalania nadprądowego? Charakterystyka C oznacza, że wyzwolenie następuje przy prądzie 5–10-krotności prądu znamionowego (In). Jest odpowiednia dla obwodów, w których występują wysokie prądy rozruchowe, np. silniki, sprężarki.
• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? W danych technicznych nie ma informacji o podświetleniu. Urządzenie wyposażone jest w przycisk testowy oraz wskaźnik mechaniczny stanu styków (otwarte/zamknięte). Po zadziałaniu wyzwalacza różnicowego konieczne jest ręczne załączenie po uprzednim usunięciu przyczyny.
