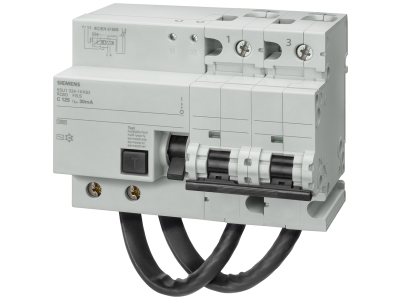

Wyłącznik różnicowo-nadprądowy komb. RCBO, 10 kA, 2P, typ A, 300 mA, char. B, In: 125 A, Un AC: 230V | 5SU1624-6KK82 Siemens

Alternatywny kod produktu: 5SU16246KK82

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy (RCBO) Siemens SENTRON 5SU1624-6KK82 łączy w jednym module ochronę przed przeciążeniem, zwarciem i prądem różnicowym. Prąd znamionowy 125 A pozwala na zabezpieczenie obwodów o dużym obciążeniu bez ryzyka przegrzania. Zdolność zwarciowa 10 kA gwarantuje skuteczne wyłączenie w warunkach zwarcia. Charakterystyka B oraz typ różnicowy A zapewniają selektywną ochronę w instalacjach z odbiornikami elektronicznymi.

• Prąd znamionowy 125 A: bezpieczna praca w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych lub rozdzielnicach głównych.
• Zdolność zwarciowa 10 kA: wysoka skuteczność wyłączania przy prądach zwarciowych, chroniąca przewody i odbiorniki.
• Typ różnicowy A (300 mA): wykrywa prądy różnicowe przemienne i pulsujące stałe – niezbędny w obwodach z falownikami, prostownikami czy ładowarkami.
• Charakterystyka B: wyzwalanie przy 3–5 krotności prądu znamionowego, idealna do ochrony obwodów oświetleniowych, gniazd wtykowych i urządzeń o niskim prądzie rozruchowym.
• Dwukomorowe zaciski: ułatwiają podłączenie przewodów o różnych przekrojach, przyspieszając montaż i zwiększając niezawodność połączeń.
• Kod Datamatrix: szybki dostęp do pełnych danych technicznych w aplikacji Siemens Industry Online Support – bez szukania dokumentacji.

Zgodność z Normami

Urządzenie jest testowane przez VDE i certyfikowane zgodnie z normami EN 61009-1 oraz EN 61009-2-1, co potwierdza bezpieczeństwo i zgodność z wymaganiami europejskimi. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik RCBO 5SU1624-6KK82 przeznaczony jest do kompleksowej ochrony obwodów jedno- i trójfazowych w rozdzielnicach głównych, podrozdzielnicach oraz w instalacjach przemysłowych i komercyjnych.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie maszyn i urządzeń w halach produkcyjnych, gdzie występują duże obciążenia i ryzyko zwarć.
• Stosowanie w instalacjach z odbiornikami generującymi prądy różnicowe pulsujące (np. falowniki, zasilacze impulsowe).
• Kompletacja rozdzielnic głównych i podrozdzielnic wymagających połączonej ochrony nadprądowej i różnicowej w jednym module.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Zaciski dokręcaj momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu znamionowego obwodu. Do łączenia z wyłącznikami nadprądowymi i różnicowoprądowymi w systemie modułowym stosuj szyny zbiorcze pinowe 5ST3 Siemens (jako akcesorium).

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, w standardowej konstrukcji RCBO Siemens SENTRON nie ma wbudowanego podświetlenia – informacja o stanie urządzenia jest sygnalizowana mechanicznym wskaźnikiem położenia dźwigni (załączony/wyłączony/wyzwolony).
• Jaki jest stopień ochrony IP? Dane dotyczące stopnia ochrony nie zostały podane w karcie katalogowej. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wodą). W przypadku montażu w innych warunkach należy zapewnić odpowiednią obudowę.
• Jakie prądy różnicowe wykrywa typ A? Typ A reaguje na prądy różnicowe przemienne (sinusoidalne) oraz pulsujące stałe (np. prostowane napięcie z diod). Jest to wymagane w obwodach z odbiornikami elektronicznymi, gdzie mogą występować prądy stałe.
