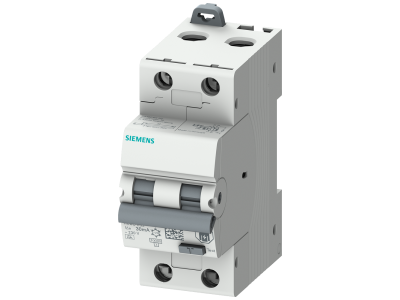

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 10 kA, 2-bieg. typ A, 30mA, char. C In: 32A Un:230V | 5SU1324-7FP32 Siemens

Alternatywny kod produktu: 5SU13247FP32

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy RCBO w wersji 2-biegunowej to wszechstronne zabezpieczenie łączące funkcję wyłącznika różnicowoprądowego (FI) i wyłącznika nadprądowego (LS) w jednym kompaktowym urządzeniu. Przeznaczony do ochrony przed porażeniem prądem elektrycznym, zwarciem i przeciążeniem instalacji. Charakterystyka C i prąd znamionowy 32A przy napięciu 230V zapewniają niezawodną pracę w typowych instalacjach mieszkaniowych i przemysłowych.

• Łączna ochrona w jednym urządzeniu: Zintegrowane zabezpieczenie przeciwporażeniowe (30mA), przeciwzwarciowe (10kA) i przeciążeniowe (charakterystyka C) eliminuje potrzebę stosowania osobnych wyłączników.
• Typ A – wykrywanie prądów różnicowych AC i pulsujących DC: Chroni skutecznie przed porażeniem w instalacjach zasilających urządzenia elektroniczne (np. zasilacze impulsowe, falowniki).
• 2-biegunowa konstrukcja: Umożliwia odłączanie zarówno fazy, jak i neutralnego przewodu, co zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Prąd znamionowy 32A przy 230V: Odpowiedni do zabezpieczania obwodów gniazdowych, oświetleniowych i mniejszych urządzeń przemysłowych.
• Prąd wyłączalny 10kA: Wysoka zdolność zwarciowa zapewnia skuteczną ochronę nawet w silnych układach zasilających.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy PN-EN 61009-1 i PN-EN 60898-1. Posiada deklarację zgodności CE oraz spełnia wymogi dyrektywy niskonapięciowej 2014/35/UE.

Zastosowanie

Wyłącznik różnicowo-nadprądowy RCBO znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed porażeniem, zwarciem i przeciążeniem. Szczególnie polecany do obwodów gniazdkowych, oświetleniowych oraz zasilających urządzenia elektroniczne wrażliwe na prądy upływowe.

• Ochrona obwodów gniazdowych w pomieszczeniach mieszkalnych i biurowych – zapobiega porażeniom przy uszkodzeniu izolacji urządzeń.
• Zabezpieczenie obwodów oświetleniowych w budynkach użyteczności publicznej i przemysłowych.
• Ochrona instalacji zasilających urządzenia elektroniczne (komputery, telewizory, zasilacze) – dzięki typowi A wykrywa prądy upływowe DC.
• Zastosowanie w układach automatyki i sterowania – jako ochrona przed zwarciami w obwodach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Urządzenie należy montować na szynie DIN w rozdzielnicy, przestrzegając kierunku przepływu prądu (zgodnie z oznaczeniem na obudowie). Połączenia należy wykonywać przewodami o odpowiednim przekroju, dokręcając zaciski z zalecanym momentem (sprawdzić w dokumentacji technicznej). Po montażu przeprowadzić test przycisku „TEST” – wyłącznik powinien natychmiast zadziałać. Regularnie sprawdzać działanie przycisku testowego (zalecenie: co 6 miesięcy).

FAQ

• Czym różni się RCBO od RCD? RCBO (Residual Current operated Circuit-Breaker with Overcurrent protection) łączy funkcję wyłącznika różnicowoprądowego (RCD) z wyłącznikiem nadprądowym (MCB), podczas gdy RCD to tylko ochrona przeciwporażeniowa.
• Dlaczego warto wybrać charakterystykę C? Charakterystyka C charakteryzuje się prądem wyzwalania 5-10 razy większym od prądu znamionowego, co czyni ją idealną do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami indukcyjnymi.
• Jak często należy testować RCBO? Zaleca się przeprowadzanie testu przycisku „TEST” co najmniej raz na 6 miesięcy. Ponadto, po każdym wyłączeniu zasilania (np. w wyniku zwarcia) należy wykonać ponowny test działania.
