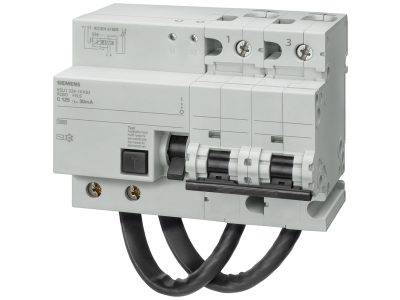

Wyłącznik różnicowo-nadprądowy kombinowany RCBO, 10 kA, 2P, typ A, 30mA char. C In: 125A Un AC: 230V | 5SU1324-7KK82 Siemens

Alternatywny kod produktu: 5SU13247KK82

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO Siemens SENTRON 5SU1324-7KK82 zapewnia kompleksową ochronę w jednym urządzeniu – przed przeciążeniem, zwarciem i prądem różnicowym. Prąd znamionowy 125 A i charakterystyka C pozwalają zabezpieczać obwody o znacznym obciążeniu, natomiast typ A i prąd różnicowy 30 mA gwarantują skuteczną ochronę przeciwporażeniową. Urządzenie posiada certyfikat VDE i spełnia normy EN 61009-1 oraz EN 61009-2-1.

• Prąd znamionowy 125 A (char. C): bezpieczna praca w obwodach o dużym poborze mocy – wyłącznik wytrzymuje przeciążenia i zadziała przy prądach zwarciowych 5–10 In, co jest typowe dla obciążeń indukcyjnych i silników.
• Typ A, prąd różnicowy 30 mA: wykrywa zarówno prądy różnicowe przemienne, jak i stałe pulsujące oraz wygładzone – zapewnia ochronę życia i mienia w instalacjach z nowoczesnymi odbiornikami elektronicznymi.
• Zdolność wyłączania zwarciowego 10 kA: pewne wyłączenie nawet w obwodach o wysokim potencjale zwarciowym, minimalizując ryzyko uszkodzenia instalacji.
• Dwukomorowe zaciski: umożliwiają łatwe i pewne podłączenie przewodów o różnych przekrojach, bez konieczności stosowania dodatkowych końcówek.
• Kod Datamatrix na obudowie: szybki dostęp do pełnych danych technicznych poprzez aplikację Siemens Industry Online Support – ułatwia identyfikację i dokumentację.

Zgodność z Normami

Wyłącznik RCBO SENTRON 5SU1324-7KK82 posiada certyfikat VDE oraz jest zgodny z normami EN 61009-1 i EN 61009-2-1. Oznaczenie CE potwierdza spełnienie wymogów Unii Europejskiej. Urządzenie przeznaczone jest do stosowania w instalacjach elektrycznych budynków mieszkalnych, użyteczności publicznej oraz przemysłowych.

Zastosowanie

Dzięki wysokiemu pradowi znamionowemu i pełnej ochronie różnicowej, wyłącznik idealnie sprawdza się w obwodach wymagających niezawodnego zabezpieczenia. Typowe scenariusze zastosowań:

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych, biurowych i przemysłowych – szczególnie tam, gdzie występują odbiorniki z elektroniką.
• Zabezpieczenie obwodów oświetleniowych o dużej mocy, w tym oświetlenia LED z przetwornicami.
• Ochrona linii zasilających urządzenia sterowane mikroprocesorowo (np. pompy ciepła, klimatyzatory, serwery).
• Instalacje rozdzielnic głównych w obiektach handlowych i magazynowych – jako główne zabezpieczenie wybranych pól.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 125 A zgodnie z obowiązującymi przepisami. Zaciski dwukomorowe umożliwiają podłączenie przewodów o przekroju do … (należy sprawdzić w dokumentacji producenta). Moment dokręcania zacisków – stosować się do instrukcji dostarczonej wraz z urządzeniem. Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności wszystkich połączeń oraz działania wyłącznika różnicowego.

FAQ

• Czy wyłącznik RCBO 5SU1324-7KK82 nadaje się do ochrony przeciwporażeniowej? Tak, typ A z progiem 30 mA zapewnia ochronę uzupełniającą przed porażeniem prądem elektrycznym w obwodach z odbiornikami generującymi prądy różnicowe o charakterze stałym pulsującym lub wygładzonym.
• Jakie normy spełnia ten wyłącznik? Spełnia wymagania norm EN 61009-1 (wymagania ogólne dla RCBO) oraz EN 61009-2-1 (wymagania szczegółowe dla RCBO o funkcji różnicowej). Posiada także dobrowolny certyfikat VDE.
• Jak uzyskać pełne dane techniczne urządzenia? Na obudowie znajduje się kod Datamatrix. Po zeskanowaniu go za pomocą aplikacji Siemens Industry Online Support uzyskasz dostęp do karty katalogowej, instrukcji montażu oraz deklaracji zgodności.
