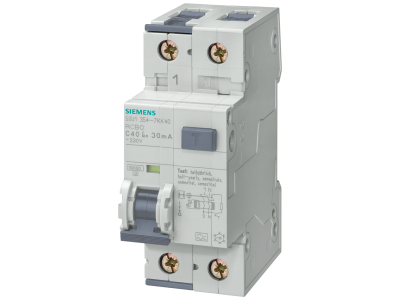

Wyłącznik różnicowo-nadprądowy kombinowany RCBO 10kA 1-bieg.+N typ F / K 30mA char. C In: 32A | 5SU1354-4KK32 Siemens

Alternatywny kod produktu: 5SU13544KK32

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy kombinowany RCBO Siemens SENTRON, symbol 5SU1354-4KK32, łączy ochronę przeciwprzeciążeniową, zwarciową i różnicową w jednym module 1-bieg.+N. Prąd znamionowy 32 A i charakterystyka wyzwalania C zapewniają bezpieczną pracę w obwodach o standardowych obciążeniach, a prąd różnicowy 30 mA typu F chroni przed pulsującymi i zmiennymi prądami różnicowymi. Zdolność zwarciowa 10 kA gwarantuje skuteczne odcięcie w przypadku awarii sieci. Urządzenie posiada dwukomorowe zaciski ułatwiające podłączenie przewodów o różnych przekrojach oraz jest przystosowane do współpracy z szyną zbiorczą pinową 5ST3.

• Prąd znamionowy 32 A, char. C: Zabezpieczenie obwodów o znacznym obciążeniu (np. gniazda wtykowe, oświetlenie, urządzenia AGD) przed przeciążeniem i zwarciem, z szybkim wyzwalaniem przy prądach kilkukrotnie większych od nominalnych.
• Prąd różnicowy 30 mA, typ F: Ochrona przeciwporażeniowa wrażliwa na przebiegi pulsujące oraz prądy różnicowe o wyższej częstotliwości (do 1 kHz), co jest kluczowe przy odbiornikach z przekształtnikami PWM (np. pompy ciepła, ładowarki EV).
• Zdolność zwarciowa 10 kA: Wytrzymałość na prądy zwarciowe do 10 kA – bezpieczne odcięcie nawet w instalacjach o wysokiej mocy zwarcia.
• Konstrukcja 1-bieg.+N: Kompaktowa budowa (szerokość modularna zgodna z DIN) oszczędza miejsce w rozdzielnicy, a jednoczesne rozłączanie fazy i neutralnego gwarantuje pełne odłączenie obwodu.
• Dwukomorowe zaciski i kod Datamatrix: Szybki montaż przewodów o przekroju do 25 mm², a kod na urządzeniu umożliwia błyskawiczny dostęp do danych technicznych przez aplikację Siemens Industry Online Support.

Zgodność z Normami

Produkt posiada certyfikat VDE i jest zgodny z normami EN 61009-1 oraz EN 61009-2-1, co potwierdza bezpieczeństwo i niezawodność w ochronie przed przeciążeniem, zwarciem i prądem różnicowym. Urządzenie spełnia wymogi dyrektywy niskonapięciowej (LVD) i posiada oznaczenie CE.

Zastosowanie

RCBO Siemens SENTRON 5SU1 znajduje zastosowanie w instalacjach mieszkaniowych, biurowych i przemysłowych, gdzie wymagana jest zintegrowana ochrona różnicowa i nadprądowa. Idealny do obwodów z urządzeniami generującymi nie-sinusoidalne prądy różnicowe.

• Ochrona obwodów gniazd wtykowych, oświetlenia i sterowania w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających pompy ciepła, klimatyzatory, ładowarki samochodów elektrycznych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako element systemu ochrony przeciwporażeniowej.
• Zastosowanie w obwodach, gdzie wymagany jest typ F – urządzenia z przekształtnikami impulsowymi (PWM).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony min. IP2X. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody należy podłączać z zachowaniem odpowiedniego momentu dokręcania (zgodnie z dokumentacją techniczną producenta). Przekrój przewodów dobierz do prądu znamionowego i obciążenia. Dwukomorowa konstrukcja zacisków umożliwia łatwe połączenie przewodów o różnych średnicach – pamiętaj o zastosowaniu końcówek tulejkowych dla przewodów linkowych.

FAQ

• Czy wyłącznik jest wyposażony w sygnalizację zadziałania? RCBO 5SU1354-4KK32 posiada widoczny wskaźnik mechaniczny pozycji styków (zielony – załączony, czerwony – wyłączony/awaria). Brak podświetlenia LED – stan rozłączenia kontrolujesz wzrokowo lub miernikiem napięcia.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego IP dla samego urządzenia – standardowo aparatura modułowa do montażu w rozdzielnicy wymaga zachowania min. IP2X od strony czołowej (osłona obudowy rozdzielnicy). Sam wyłącznik jest przystosowany do pracy w suchych pomieszczeniach wewnętrznych.
• Czy typ F różni się od typu A? Tak. Typ F wyzwala przy prądzie różnicowym pulsującym (jak typ A) oraz przy przebiegach o wyższej częstotliwości (do 1 kHz). Jest wymagany dla urządzeń z przekształtnikami np. w ładowarkach EV czy pompach ciepła. Typ K (zawarty w oznaczeniu) nie jest odrębnym rodzajem wyłącznika różnicowego w tej serii – oznacza wariant z określoną charakterystyką (np. zwłoczną). W przypadku 5SU1354-4KK32 producent podaje jeden typ F – prąd znamionowy różnicowy 30 mA.
