Wyłącznik różnicowo-nadprądowy kombinowany RCBO 10kA 1-bieg.+N typ F / K 30mA char. C In: 20A | 5SU1354-4KK20 Siemens

Alternatywny kod produktu: 5SU13544KK20

Opis i Kluczowe Cechy

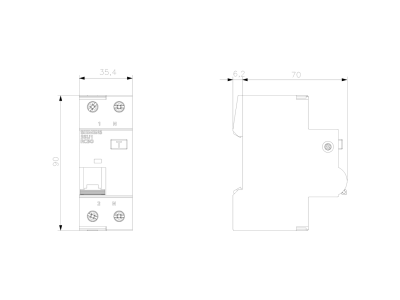

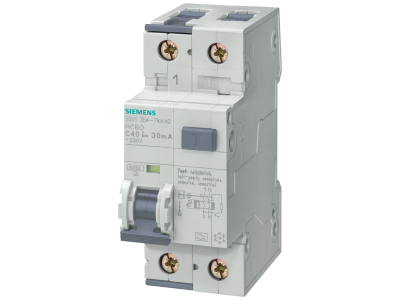

Wyłącznik różnicowo-nadprądowy kombinowany RCBO Siemens SENTRON 5SU1354-4KK20 łączy w jednym module ochronę przed przeciążeniem, zwarciem oraz prądem różnicowym. Urządzenie o prądzie znamionowym 20 A i zdolności zwarciowej 10 kA zapewnia skuteczne zabezpieczenie obwodów w instalacjach o podwyższonych wymaganiach. Charakterystyka C gwarantuje selektywne wyłączanie przy prądach rozruchowych, natomiast czułość różnicowa 30 mA typu F chroni przed porażeniem w obwodach z urządzeniami elektronicznymi (prądy pulsujące i stałe). Szerokość modułu (2 moduły, nie podano w danych – pominięto).

• Prąd znamionowy 20 A (char. C): Bezpieczna praca w obwodach odbiorników o umiarkowanym obciążeniu przy jednoczesnej odporności na krótkotrwałe prądy rozruchowe.
• Zdolność zwarciowa 10 kA: Skuteczne przerywanie zwarć o dużym prądzie, zwiększające bezpieczeństwo instalacji i urządzeń.
• Czułość różnicowa 30 mA (typ F): Ochrona przeciwporażeniowa w obwodach zawierających przetwornice, falowniki i inne odbiorniki generujące prądy stałe lub pulsujące.
• Dwukomorowe zaciski: Umożliwiają łatwe podłączenie przewodów o różnych przekrojach, nawet bez stosowania końcówek, co skraca czas montażu.
• Kompatybilność z szynami zbiorczymi pinowymi 5ST3: Szybkie i estetyczne łączenie z innymi urządzeniami modułowymi SENTRON w rozdzielnicy.

Zgodność z Normami

Urządzenie posiada certyfikat VDE oraz jest zgodne z normami EN 61009-1 oraz EN 61009-2-1 dotyczącymi wyłączników różnicowo-nadprądowych (RCBO). Spełnia wymagania dyrektyw Unii Europejskiej i oznaczono je znakiem CE.

Zastosowanie

RCBO Siemens 5SU1354-4KK20 przeznaczony jest do ochrony obwodów końcowych w instalacjach niskiego napięcia, w których występują odbiorniki generujące prądy różnicowe o zniekształconym przebiegu. Znajduje zastosowanie w:

• Ochronie obwodów gniazd wtyczkowych w gospodarstwach domowych i biurach (pomieszczenia wilgotne, łazienki, kuchnie).
• Zabezpieczeniu linii zasilających urządzenia elektroniczne (komputery, serwery, sprzęt RTV/AGD z przetwornicami).
• Instalacjach przemysłowych i usługowych z falownikami, UPS-ami oraz oświetleniem LED (typ F eliminuje ryzyko zbędnych wyłączeń).
• Modernizacji istniejących rozdzielnic – kompaktowy RCBO zastępuje wyłącznik nadprądowy i różnicowoprądowy, oszczędzając miejsce na szynie DIN.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Podłączanie przewodów wykonuj zgodnie z dokumentacją producenta – zalecany moment dokręcania śrub zacisków podano w instrukcji. Przekrój przewodów dobierz do prądu znamionowego 20 A (zalecany min. 2,5 mm² Cu). Po zakończeniu montażu wykonaj test przyciskiem „T” – wyłącznik powinien zadziałać, a wskaźnik mechaniczny po stronie lewej (niebieska/zielona) zmieni położenie.

FAQ

• Dlaczego wybrano typ F zamiast standardowego typu AC? Typ F reaguje na prądy różnicowe pulsujące oraz składową stałą do 6 mA (prądy wygładzane). Jest wymagany przez normę IEC 61008-1 w obwodach, gdzie występują przetwornice, falowniki lub ściemniacze LED – zapobiega fałszywym wyłączeniom, zapewniając jednocześnie ochronę przeciwporażeniową.
• Czy do tego RCBO można podłączyć przewody o różnych przekrojach bez końcówek? Tak, dzięki dwukomorowym zaciskom (każdy zacisk przyjmuje przewody 0,75–25 mm²) możliwe jest bezpieczne podłączenie przewodu sztywnego i elastycznego bez użycia końcówek tulejkowych, co przyspiesza instalację.
• Jaki jest stopień ochrony obudowy? Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy – IP20. Osłona zapewnia ochronę przed dotykiem palcem i dostępem do części pod napięciem. W przypadku montażu w strefach zagrożonych zalecamy dodatkową obudowę o wyższym IP.
