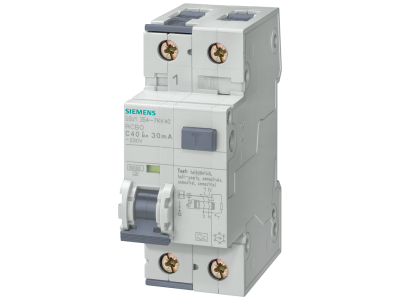

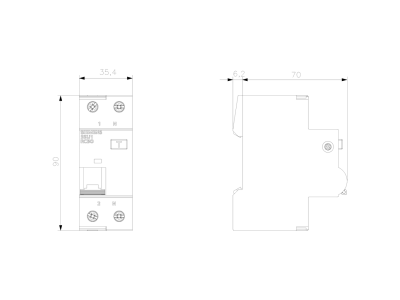

Wyłącznik różnicowo-nadprądowy kombinowany RCBO 10kA 1-bieg.+N typ F / K 30mA char. B In: 6A | 5SU1354-3KK06 Siemens

Alternatywny kod produktu: 5SU13543KK06

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy SENTRON 5SU1354-3KK06 firmy Siemens to kompaktowe urządzenie łączące ochronę przed przeciążeniem, zwarciem i prądem różnicowym w jednym module. Przeznaczony do obwodów jednofazowych (1P+N) o prądzie znamionowym 6 A i charakterystyce wyzwalania B, zapewnia selektywne zabezpieczenie odbiorników o charakterze rezystancyjnym i małym prądzie rozruchu. Dzięki zdolności zwarciowej 10 kA gwarantuje bezpieczne odłączenie przy wysokich prądach zwarciowych. Wyposażony w czułość różnicową 30 mA typu F, wykrywa nie tylko prądy sinusoidalne, ale również prądy pulsujące i o wysokiej częstotliwości, co zwiększa ochronę w nowoczesnych instalacjach z przekształtnikami energoelektronicznymi.

• Prąd znamionowy 6 A, charakterystyka B: Idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych i innych odbiorników o niskim prądzie rozruchu, zapewniając szybkie wyłączenie przy przeciążeniu i zwarciu.
• Prąd różnicowy 30 mA, typ F: Chroni przed porażeniem elektrycznym oraz pożarem w instalacjach zawierających przekształtniki częstotliwości, zasilacze impulsowe i inne źródła prądów różnicowych o częstotliwości do 1 kHz.
• Zdolność zwarciowa 10 kA: Bezpieczne wyłączanie nawet przy wysokich prądach zwarciowych, co spełnia wymagania nowoczesnych sieci rozdzielczych.
• Dwukomorowe zaciski: Umożliwiają łatwe podłączenie przewodów o różnych przekrojach, upraszczają montaż i zapewniają pewne połączenie.
• Kompatybilność z systemem SENTRON: Szybkie połączenie z szynami zbiorczymi pinowymi 5ST3 oraz możliwość rozbudowy o uniwersalne akcesoria modułowe.

Zgodność z Normami

Wyłącznik posiada certyfikat VDE i jest zgodny z normami EN 61009-1 oraz EN 61009-2-1. Oznaczenie CE potwierdza spełnienie wymogów Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone jest do ochrony przed porażeniem prądem elektrycznym, pożarem oraz przeciążeniami i zwarciami w instalacjach niskiego napięcia. Sprawdza się w obiektach mieszkaniowych, biurowych i przemysłowych, szczególnie tam gdzie występują przekształtniki energoelektroniczne.

• Ochrona obwodów gniazd wtykowych i oświetlenia w domach i biurach.
• Zabezpieczenie linii zasilających urządzenia z przekształtnikami częstotliwości (np. pompy, wentylatory, klimatyzatory).
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako kompletne zabezpieczenie różnicowo-nadprądowe.
• Rozbudowa istniejących instalacji wymagających selektywnej ochrony wg charakterystyki B i znamionowego prądu różnicowego 30 mA.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony minimum IP20. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 6 A (zalecane min. 1,5 mm² Cu). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta – nie podano konkretnej wartości, dlatego należy postępować według instrukcji dołączonej do urządzenia.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? W danych produktu nie ma informacji o podświetleniu. Wyłącznik nie wyposażono we wbudowaną sygnalizację optyczną – stan zadziałania można rozpoznać po położeniu dźwigni oraz wskaźniku mechanicznym (jeśli występuje). Szczegóły w dokumentacji.
• Jaki jest stopień ochrony IP tego RCBO? Producent nie podaje konkretnego stopnia IP dla tego modelu. Dla aparatury modułowej montowanej w rozdzielnicy typowo przyjmuje się IP20. W przypadku instalacji w trudnych warunkach należy zastosować obudowę o odpowiedniej szczelności.
• Jaka jest różnica między typem F a typem AC w wyłącznikach różnicowych? Typ F (oznaczony w danych jako F / K 30mA) jest wrażliwy na prądy różnicowe sinusoidalne, pulsujące oraz wysokoczęstotliwościowe do 1 kHz. Jest zalecany do obwodów z przekształtnikami energoelektronicznymi. Typ AC reaguje tylko na prądy sinusoidalne. W tym produkcie zastosowano typ F, co zapewnia wyższy poziom ochrony w nowoczesnych instalacjach.
