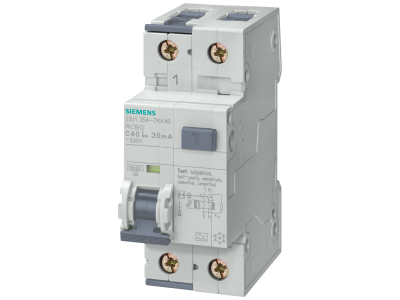

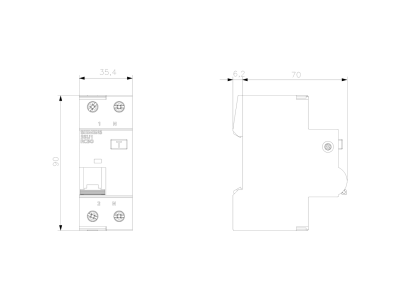

Wyłącznik różnicowo-nadprądowy kombinowany RCBO 10kA 1-bieg.+N typ F / K 30mA char. B In: 25A | 5SU1354-3KK25 Siemens

Alternatywny kod produktu: 5SU13543KK25

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy SENTRON 5SU1 firmy Siemens (symbol 5SU1354-3KK25) to modułowe urządzenie ochronne łączące funkcję wyłącznika nadprądowego z wyłącznikiem różnicowoprądowym. Prąd znamionowy 25 A przy charakterystyce wyzwalania B zapewnia skuteczną ochronę obwodów końcowych przed przeciążeniem i zwarciem, a czułość różnicowa 30 mA typu F chroni ludzi przed porażeniem w instalacjach z urządzeniami elektronicznymi. Zdolność zwarciowa 10 kA gwarantuje bezpieczne działanie w sieciach o wysokim prądzie zwarcia. Urządzenie posiada dwukomorowe zaciski ułatwiające podłączanie przewodów o różnych przekrojach oraz kod Datamatrix do szybkiego dostępu do danych technicznych.

• Prąd znamionowy 25 A, charakterystyka B: Skuteczna ochrona przed przeciążeniem i zwarciem w obwodach oświetleniowych, gniazd wtykowych i odbiorników o niskim prądzie rozruchu – bezpieczna praca bez zbędnych wyłączeń.
• Prąd różnicowy 30 mA, typ F: Ochrona przeciwporażeniowa dostosowana do obwodów z przekształtnikami energoelektronicznymi (np. falowniki, zasilacze impulsowe) – wykrywa prądy tętniące i wysokoczęstotliwościowe.
• Zdolność zwarciowa 10 kA: Odporność na wysokie prądy zwarciowe w sieciach niskiego napięcia – wysoki poziom bezpieczeństwa przy zwarciu.
• Konstrukcja 1-biegunowa + N: Ochrona obwodu jednofazowego z możliwością odłączenia przewodu neutralnego – kompaktowa budowa (2 moduły) oszczędza miejsce w rozdzielnicy.
• Dwukomorowe zaciski i kod Datamatrix: Szybkie i pewne podłączanie przewodów nawet o różnych przekrojach oraz błyskawiczny dostęp do dokumentacji technicznej w aplikacji Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik jest testowany przez VDE i certyfikowany zgodnie z normami EN 61009-1 oraz EN 61009-2-1. Posiada oznaczenie CE i spełnia wymagania europejskich dyrektyw dla aparatury modułowej w instalacjach niskiego napięcia.

Zastosowanie

Urządzenie znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, gdzie wymagana jest jednoczesna ochrona przed przeciążeniem, zwarciem i prądem różnicowym w obwodach jednofazowych.

• Ochrona obwodów gniazd wtykowych i oświetlenia w pomieszczeniach z dużą liczbą urządzeń elektronicznych.
• Zabezpieczenie instalacji zasilających pompy ciepła, klimatyzatory i wentylatory sterowane falownikami.
• Ochrona obwodów w budynkach użyteczności publicznej wymagających zwiększonej czułości różnicowej (30 mA) i odporności na prądy tętniące.
• Rozbudowa istniejących rozdzielnic dzięki kompatybilności z szynami zbiorczymi SENTRON 5ST3 i uniwersalnymi akcesoriami systemu modułowego.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN). Przed pracą bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobieraj do prądu znamionowego 25 A, a moment dokręcania zacisków zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność działania przyciskiem TEST – urządzenie musi wyłączyć obwód.

FAQ

• Jaki typ wyzwalania prądu różnicowego ma ten wyłącznik? Wyłącznik jest typu F, co oznacza wrażliwość na prądy tętniące i wysokoczęstotliwościowe – odpowiedni do obwodów z przekształtnikami energoelektronicznymi (zgodny z EN 61009-2-1).
• Czy mogę go stosować w obwodach z falownikami? Tak, typ F został zaprojektowany właśnie do ochrony obwodów z urządzeniami generującymi prądy tętniące, takimi jak falowniki, regulatory obrotów czy zasilacze impulsowe.
• Jaka jest zdolność zwarciowa tego wyłącznika i co to oznacza w praktyce? Zdolność zwarciowa wynosi 10 kA – urządzenie jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 000 A, co zapewnia ochronę w typowych sieciach niskiego napięcia.
