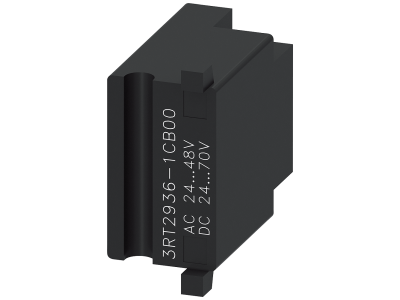

Bezpiecznik przepięciowy, ogniwo RC, AC 24-48V, DC 24-70V | 3RT2936-1CB00 Siemens

Alternatywny kod produktu: 3RT29361CB00

Opis i Kluczowe Cechy

Ogniwo RC (tłumik przepięć) Siemens 3RT2936-1CB00 to moduł zabezpieczający przeznaczony do współpracy ze stycznikami z serii SIRIUS 3RT2.3. Zapewnia skuteczne tłumienie przepięć powstających podczas wyłączania cewek, co chroni styki przed nadmiernym zużyciem i wydłuża żywotność całego układu. Przystosowany do pracy zarówno w obwodach prądu przemiennego AC 24–48 V (50/60 Hz), jak i stałego DC 24–70 V, co pozwala na uniwersalne stosowanie w różnych instalacjach.

• Napięcie pracy AC 24–48 V / DC 24–70 V: Szeroki zakres napięć umożliwia zastosowanie w typowych sterowaniach przemysłowych i budynkowych – zarówno w sieciach trójfazowych, jak i obwodach stałoprądowych.
• Dedykowany do styczników 3RT2.3: Idealnie dopasowany pod względem mechanicznym i elektrycznym, co gwarantuje łatwy montaż i niezawodne działanie w systemie SIRIUS.
• Funkcja tłumienia przepięć (ogniwo RC): Redukuje napięcia udarowe generowane przy wyłączaniu cewek, chroniąc styki pomocnicze i główne przed erozją oraz przegrzewaniem.
• Kompaktowa konstrukcja modułowa: Zajmuje minimalną przestrzeń w rozdzielnicy, ułatwiając zabudowę w szafach sterowniczych i puszkach.
• Wysoka trwałość łączeniowa: Dzięki ograniczeniu przepięć stycznik utrzymuje dłużej swoje parametry eksploatacyjne, co przekłada się na mniejszą awaryjność i niższe koszty serwisu.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich oraz standardów DIN. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Ogniwo RC 3RT2936-1CB00 stosowane jest wszędzie tam, gdzie wymagana jest ochrona styczników przed przepięciami pochodzącymi od cewek. Znajduje zastosowanie w:

• Sterowaniu silnikami i napędami – zabezpiecza styczniki w układach rozruchowych i przełączających.
• Automatyce budynkowej – przy sterowaniu oświetleniem, żaluzjami, bramami itp., gdzie styczniki są często załączane i wyłączane.
• Instalacjach przemysłowych – w szafach sterowniczych maszyn i urządzeń, do współpracy ze stycznikami modułowymi serii 3RT2.3.
• Systemach zasilania awaryjnego (UPS) i rozdzielnicach DC – w obwodach stałoprądowych o napięciu do 70 V.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Ogniwo RC montuje się bezpośrednio na styczniku 3RT2.3 (zgodnie z instrukcją producenta) lub na szynie DIN TH35. Przekrój przewodów należy dobrać odpowiednio do prądu obwodu – zaleca się stosowanie przewodów o minimalnym przekroju 0,5 mm². Momenty dokręcania śrub połączeniowych muszą być zgodne z danymi w dokumentacji technicznej produktu, aby uniknąć luzów i przegrzewania.

FAQ

• Czy ogniwo RC 3RT2936-1CB00 nadaje się do styczników innych serii niż 3RT2.3? Jest dedykowane i fabrycznie dopasowane do styczników serii 3RT2.3. Przy próbie zastosowania z innymi stycznikami należy sprawdzić zgodność mechaniczną i elektryczną – producent nie gwarantuje poprawnego działania w innych przypadkach.
• Jaki zakres napięć obsługuje to ogniwo RC? Przystosowane jest do napięcia przemiennego AC 24–48 V (50/60 Hz) oraz stałego DC 24–70 V. Wyższe napięcia mogą spowodować uszkodzenie elementów i utratę gwarancji.
• Czy wymaga podłączenia zewnętrznego zasilania lub sygnalizacji LED? Nie. Ogniwo RC jest pasywnym elementem tłumiącym – nie posiada wskaźników ani nie wymaga oddzielnego zasilania. Działa automatycznie przy wyłączaniu cewki stycznika.
